Балка HL: ширина, высота, толщина

Балка HL - это фасонный металлопрокат для тяжелых металлоконструкций, подверженных  сильным статическим и динамическим нагрузкам. Маркировка балки HL указывает на профиль тяжелой или дополнительно усиленной серии (H-Leichte) с увеличенной шириной полок (L / Large), а цифра после обозначения - это номинальная высота сечения в миллиметрах, например, балка HL 920 - двутавр высотой 920 мм.

Серия балок HL охватывает наиболее крупные типоразмеры широкополочных двутавров с высотой сечения от 360 до 920 мм и выше - типоразмеры, не входящие в стандартные серии HEA, HEB и HEM. Применяется там, где требуются максимальные несущие характеристики при минимальном количестве элементов конструкции.

Широкополочные балки HL - конструкция, изготовление и применение

Балка HL производится в соответствии с требованиями стандартов EN 10025 для конструкционных сталей и EN 10088-3 для нержавеющих сталей, а геометрические параметры сечения соответствуют стандарту EN 53-62 и таблицам производителя на профили серии HL.

Конструкция и особенности балки HL:

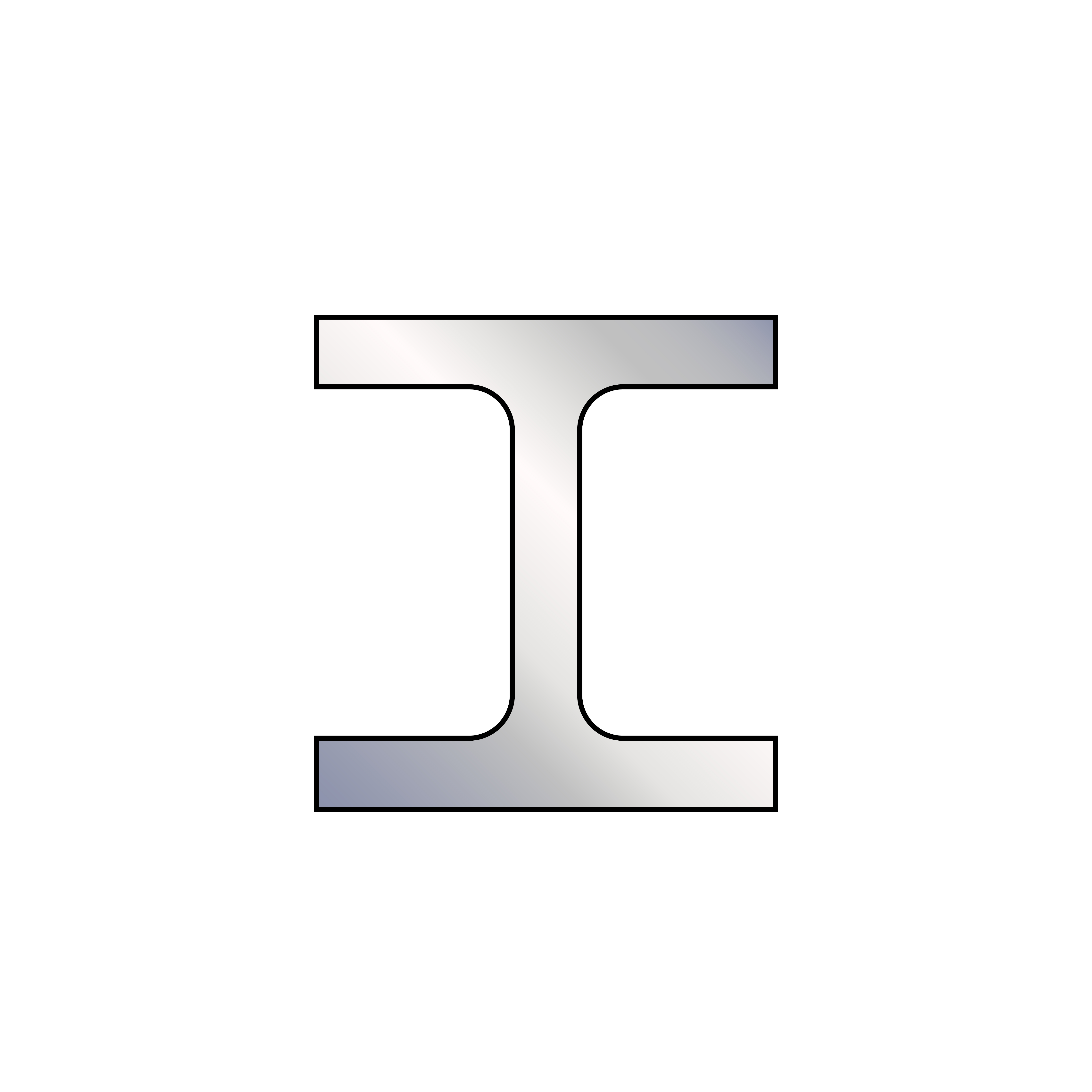

• форма: широкополочный двутавр с параллельными полками серии HL - ширина полки близка к высоте сечения или равна ей, что обеспечивает высокую жесткость в обоих направлениях и оптимальные характеристики колонного профиля;

• увеличенная ширина полок и толщина стенки обеспечивают высокий момент инерции в обоих направлениях и максимальную несущую способность при работе на сжатие и изгиб;

• параллельные полки обеспечивают удобство монтажа болтовых соединений и сварных узлов без механической обработки опорных поверхностей;

• поверхность: после горячей прокатки с характерным слоем окалины; для нержавеющих исполнений — после отжига на твердый  раствор и травления;

• однородная структура по всему сечению без расслоений и внутренних дефектов.

Преимущества перед стандартными балками HEA и HEB: более высокая несущая способность при тех же габаритах конструкции за счет увеличенных размеров сечения, оптимальное соотношение несущей способности и массы погонного метра для тяжелых колонн и несущих балок, возможность перекрытия больших пролетов без промежуточных опор.

Марки сталей для балки HL:

• конструкционные стали по EN 10025: 235JR / S235J0 / S235J2, 355JR / S355J0 / S355J2, S355NL / S355ML, S460N / S460M;

• нержавеющие стали по EN 10088-3: X5CrNi18-10 (AISI 304), X5CrNiMo17-12-2 (AISI 316), X2CrNiMoN22-5-3 (дуплекс 2205).

Основной способ производства двутавровых балок - горячая прокатка разогретой слябовой заготовки большого сечения через универсальные и калиброванные валки до профиля двутаврового сечения серии HL, при этом для крупных типоразмеров требуются мощные прокатные станы с широким межвалковым зазором. Термическая обработка проводится нормализацией для конструкционных сталей марок с индексом N, термомеханическая прокатка для марок с индексом M и для нержавеющих сталей - отжигом с последующим травлением. Контрольные испытания включают обязательный ультразвуковой контроль, а также спектральный анализ химического состава, механические испытания на растяжение и ударную вязкость, контроль геометрических параметров сечения, визуальный контроль поверхности.

Горячекатаные двутавровые балки HL - сферы применения:

• нефтегазовая и нефтехимическая: несущие колонны и ригели каркасов технологических установок и насосных станций, опорные рамы крупногабаритных сосудов давления и реакторов, несущие конструкции эстакад и этажерок нефтегазовых объектов;

• металлургия и тяжелое машиностроение: несущие колонны и подкрановые балки производственных корпусов металлургических предприятий, опорные конструкции прокатных станов и кузнечно-прессового оборудования, рамные конструкции тяжелых подъемно-транспортных систем;

• строительство промышленных объектов: несущие колонны и ригели каркасов производственных зданий с тяжелым мостовым краном, опорные конструкции технологических этажерок химических и нефтехимических производств, несущие элементы фундаментных рам крупного оборудования;

• энергетика: несущие колонны и ригели каркасов машинных залов электростанций, опорные конструкции крупных трансформаторов и генераторного оборудования, несущие элементы градирен и охладительных установок.

Где купить балку HL в Узбекистане?

Стальные балки HL можно заказать с быстрой доставкой по Узбекистану в нашей компании. Мы поставляем европейские двутавровые балки всех серий напрямую от ведущих производителей в краткие сроки и на выгодных условиях. Заказать широкополочный двутавр тяжелой серии можно по телефону или через любую удобную форму заявки на нашем сайте.
