Балки EN, DIN, ASTM

Балка – профиль с H-образного (двутавр) или T-образного (тавр) поперечного сечения, образованный двумя или, соответственно, одной полкой с внутренним уклоном или без. Применяются балки для создания несущих металлоконструкций, таких как балочные системы, каркасы зданий, строительства подвесных путей и переходов, шахт и мостов.

Двутавровые балки являются ключевыми элементами в строительстве и машиностроении, обеспечивая прочность и устойчивость конструкций. Различные стандарты, такие как EN (Европейский стандарт), BS (Британский стандарт) и ASTM (Американский стандарт), определяют типы и характеристики этих балок, что влияет на их применение в различных проектах.

Типы двутавровых балок по EN:

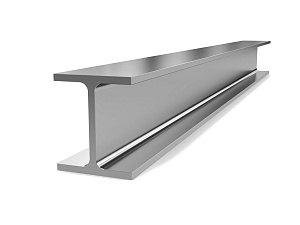

• широкополочные балки (HEA, HEB, HEM). Имеют широкие полки и высокую несущую способность. HEA — облегченные, HEB — стандартные, HEM — усиленные. Они используются в строительстве мостов, многоэтажных зданий и промышленных сооружений, где требуются высокие нагрузки и большие пролеты;

• нормальные балки (IPE, IPN): IPE имеют параллельные полки, а IPN — полки с уклоном внутренних граней. Применяются в каркасных конструкциях, перекрытиях и в качестве элементов ферм, обеспечивая оптимальное соотношение веса и прочности;

• специальные балки (HL, HLZ, HD, HP): HL и HLZ — высокие балки с узкими полками, используемые в колоннах и опорах. HD — колонные балки с равной высотой и шириной, применяются в вертикальных опорах. HP — балки для свайных фундаментов, обеспечивают устойчивость в грунтах;

• универсальные балки (UB, UC, UBP, J): UB — универсальные балки для общестроительных задач. UC — колонные балки с равными размерами полок и стенок, используются в вертикальных конструкциях. UBP — балки для свайных фундаментов. J — балки с уклоном полок, применяются в специфических конструкциях.

Типы двутавровых балок по BS:

• обычные балки (UB): используются в общем строительстве для перекрытий и каркасов зданий;

• колонные балки (UC): применяются в вертикальных опорах и колоннах, обеспечивая высокую устойчивость к сжатию;

• широкополочные несущие сваи (UBP): используются в фундаментах и свайных конструкциях для передачи нагрузок на грунт;

• балки с полками с уклоном (J): применяются в специфических конструкциях, где требуется особая форма полок.

Типы двутавровых балок по ASTM:

• широкополочные балки (W): имеют широкие полки и используются в строительстве мостов, зданий и других сооружений, требующих высокой несущей способности;

• нормальные балки (S): применяются в общестроительных конструкциях, обеспечивая баланс между весом и прочностью;

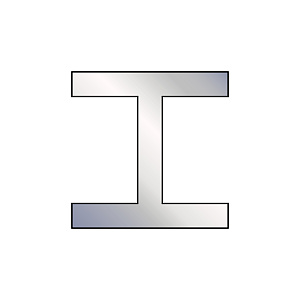

• широкополочные несущие сваи (HP): используются в свайных фундаментах для передачи значительных нагрузок на грунт.

Различия между этими типами балок:

• геометрия и размеры: различные стандарты определяют специфические размеры и форму балок, что влияет на их несущую способность и область применения;

• материалы: стандарты могут предусматривать использование различных марок стали с определенными механическими свойствами и устойчивостью к коррозии;

• области применения: в зависимости от стандарта и типа балки, они могут быть оптимизированы для определенных конструкций, таких как мосты, здания, промышленные сооружения или фундаменты.

Выбор конкретного типа двутавровой балки должен основываться на требованиях проекта, учитывая нагрузки, условия эксплуатации и соответствие стандартам в регионе строительства.
