Балка S: ширина, высота, толщина

Балка S (S-shape, American Standard Beam) - это тип двутавровых балок, которые предназначены для применения в металлоконструкциях строительной, энергетической отрасли, машиностроении, производстве и монтаже промышленного оборудования и производственных линий.  Основной стандарт, который регламентирует требования к геометрии и размерам балок S - ASTM A6/A6M.

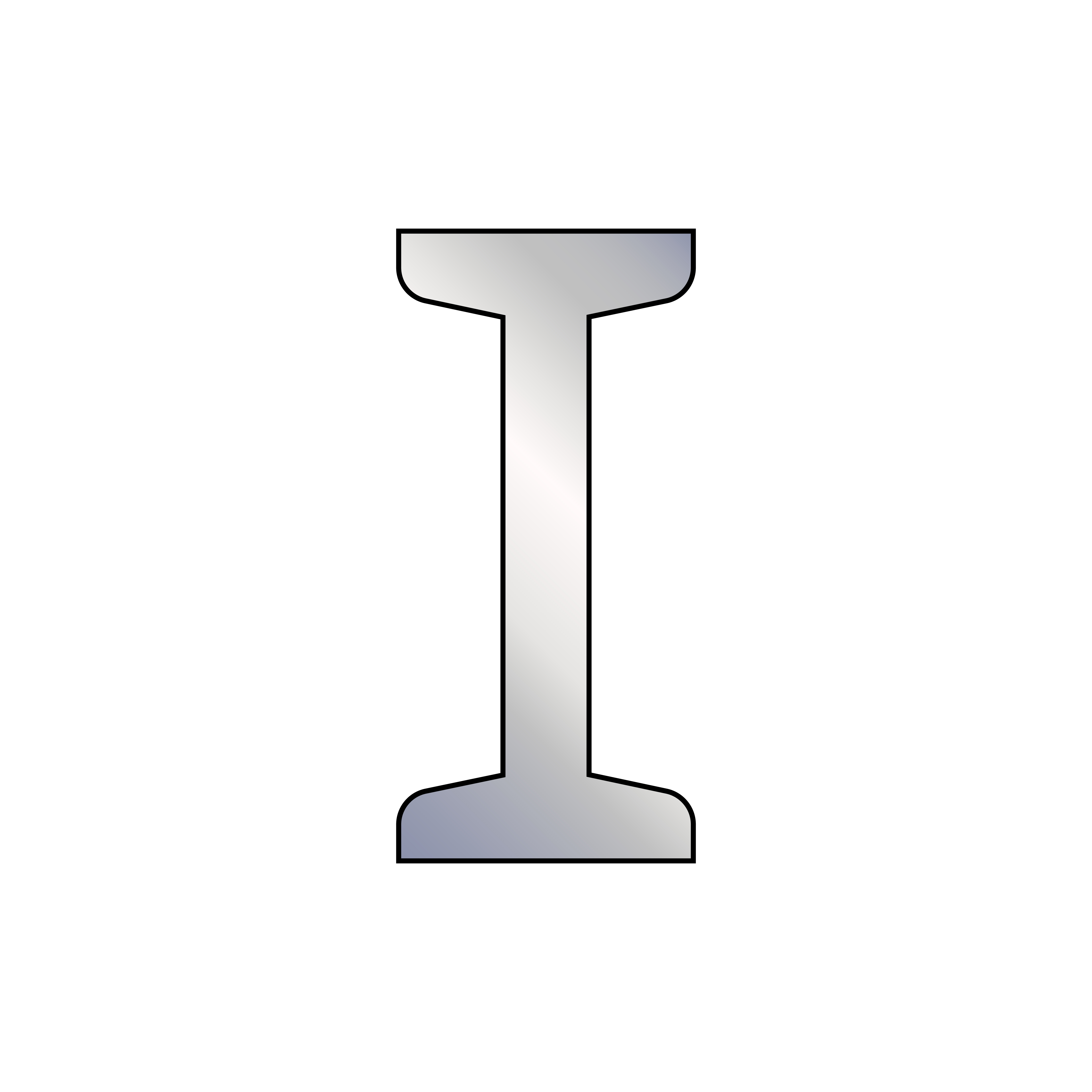

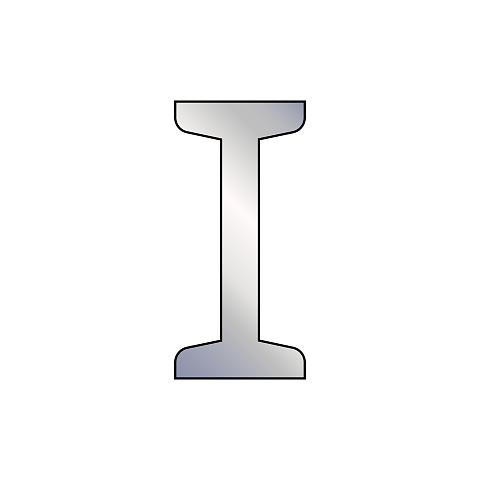

Конструкция двутавровой балки S состоит из спинки и двух полок, у которых внутренние грани имеют уклон около 16⅔ % (≈9,5°). Из-за этого уклона полка получается толще у стенки и тоньше к кромке, а сами полки сравнительно узкие. Стенка же, наоборот, толще относительно высоты сечения, чем у современного широкополочного двутавра W. Маркируется по схеме «высота в дюймах × масса в фунтах на фут», например S12×50 - высота 12 дюймов, масса 50 фунтов/фут.

Особенности конструкции балки S позволяют данному изделию выполнять следующие функции:

• работа на изгиб: основное усилие несут полки (верхняя - на сжатие, нижняя - на растяжение), а утолщение полки у стенки добавляет металл именно туда, где напряжения максимальны;

• работа на сдвиг и сосредоточенные нагрузки: толстая стенка хорошо воспринимает поперечную силу и локальные сосредоточенные нагрузки, поэтому S-профиль эффективен при точечных и подвижных нагрузках в плоскости стенки;

• повышение жесткости без утяжеления конструкции за счет небольшого собственного веса.

Изготавливают двутавры S из следующих марок сталей:

• ASTM A36 - углеродистая конструкционная сталь, минимальный предел текучести 250 МПа, оптимальна для стандартных нагрузок;

• ASTM A572 - низколегированная высокопрочная сталь (HSLA), классы 42, 50, 55, 60, 65, предел текучести до 345 МПа. Характеризуется повышенной прочностью за счет микролегирования ванадием или ниобием;

• ASTM A992 - сталь для двутавров и широкополочных профилей, предел текучести 345 МПа, временное сопротивление 450 МПа, относительное удлинение 18–21 %, оптимальная свариваемость.

Основной способ производства балок S - горячая прокатка, при которой заготовка (блюм или сляб) разогревается до температуры 1100–1250 °C и прокатывается через валковые плети на специальных станах. Всего выполняют три прокатки - черновую, промежуточную и чистовую, в процессе которых формируется Н-профиль с заданной геометрией, уклоном полок и утолщений у стенки. Финишная обработка горячекатаного двутавра проводится корректировкой формы профиля, порезкой по длине. Также обязателен контроль качества поверхности, геометрии и механических свойств.

Двутавровая балка S - применение по отраслям и конструкциям:

• строительство и металлоконструкции: каркасы промышленных и складских зданий, перекрытия, прогоны, колонны. Мостовые конструкции и эстакады, где требуется устойчивость к сосредоточенным нагрузкам. Подкрановые пути, рамы и станины тяжелого оборудования;

• машиностроение и оборудование: рамы и каркасы станков и промышленного оборудования, опоры и направляющие для транспортных механизмов, конвейеров и перегрузочных узлов, монорельсы и пути подвесного транспорта (узкая полка удобна для катков и кареток);

• инфраструктурные и инженерные сооружения: металлоконструкции для складов и терминалов, конструкции с повышенной нагрузкой на изгиб и срез в плоскости стенки.

Применение двутавров S имеет ряд преимуществ: оптимизация металлоемкости при сохранении несущей способности, удобство проектирования и поставок, возможность подбора марки стали и типоразмера под конкретный проект.
