Балка W: ширина, высота, толщина

Балка W – американский широкополочный двутавровый профиль из конструкционной стали для несущих каркасов, колонн, ригелей, опор, промышленных площадок и инженерных сооружений. Буква W в обозначении указывает на широкополочную серию, где форма сечения рассчитана на эффективную работу при изгибе, сжатии и передаче нагрузки через полки и стенку.

Геометрия W-балки

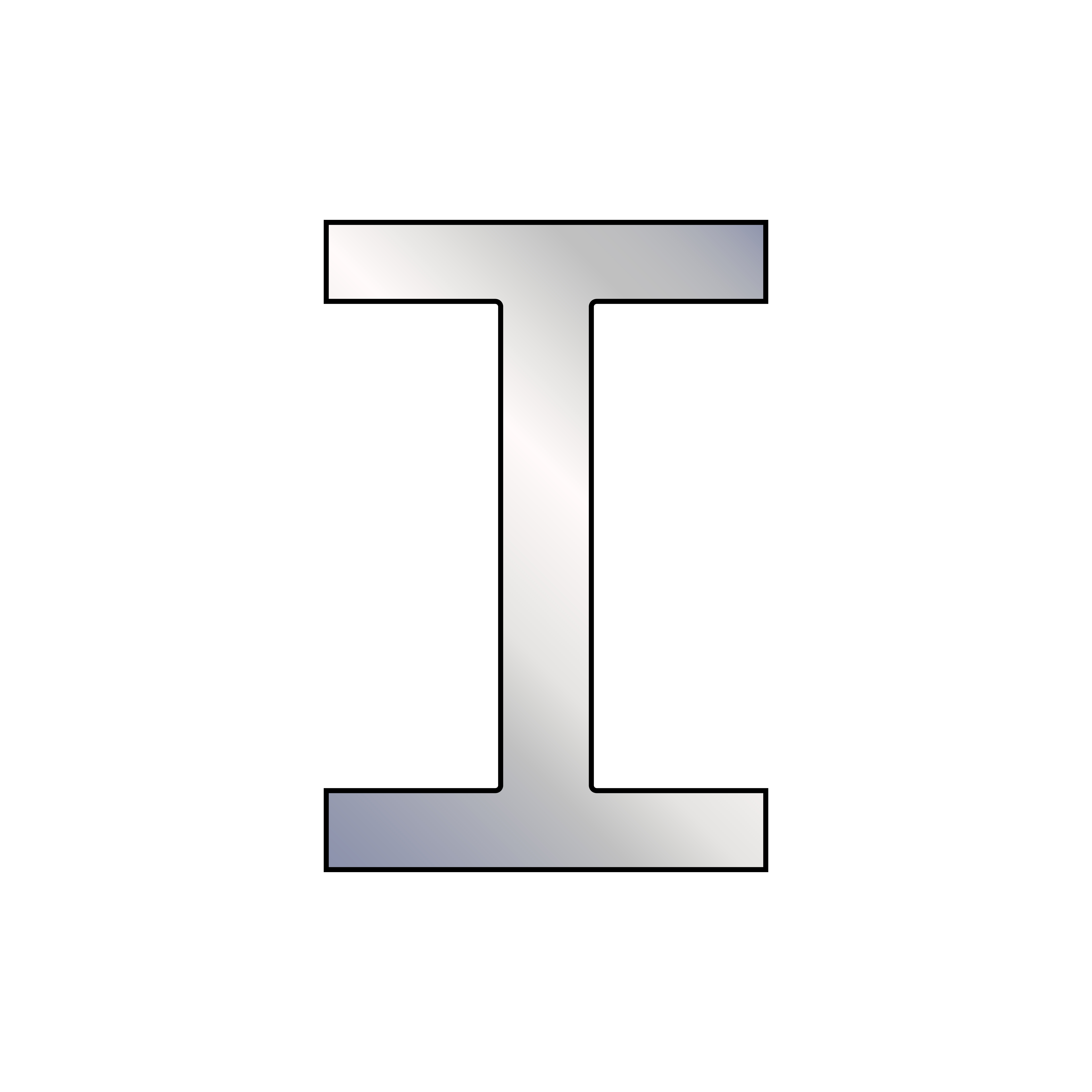

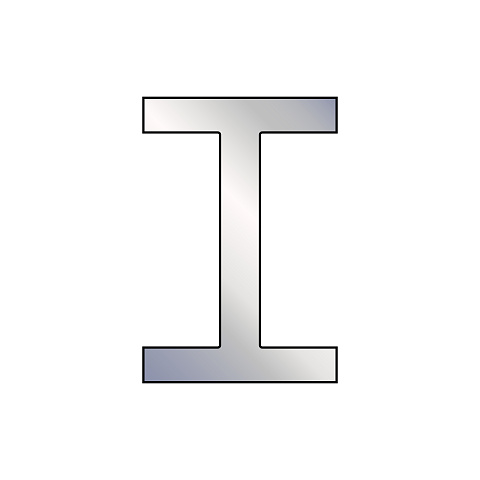

Балка W имеет Н-образное сечение с широкими полками и стенкой между ними. Полки дают опорную зону для плит, фасонок, ребер, накладок и болтовых соединений, а стенка воспринимает поперечные усилия и связывает сечение в единую несущую форму.

В отличие от двутавров с наклонными внутренними гранями полок, W-балка удобна для узлов, где важны плоское прилегание соединительных элементов, предсказуемое базирование и точная передача усилий.

Применение балки двутавровой W

Профиль используют в стальных каркасах зданий, промышленных эстакадах, колоннах, балках перекрытий, опорных рамах, портальных конструкциях, площадках обслуживания, мостках, усилениях и основаниях под оборудование.

Двутавр W подходит для объектов, где проектная документация составлена по американской системе обозначений или требует материалов ASTM. Балка востребована в нефтегазовой, энергетической, горнодобывающей, строительной, машиностроительной и инфраструктурной отраслях.

Материалы изготовления балки W

Балку ASTM A36 применяют для конструкций с базовыми требованиями к углеродистой стали. Балки ASTM A572 Gr. 50 и Gr. 65 выбирают, когда нужна повышенная прочность при сохранении технологичности сварки и монтажа.

Балку ASTM A913 Gr. 65 используют для высокопрочных строительных профилей в нагруженных каркасах и колоннах. ASTM A992 Gr. 50 – распространенный вариант для широкополочных балок в стальных конструкциях, где важны расчетная прочность, стабильность свойств и соответствие американской проектной практике.

Чем двутавр W отличается от балок HE, IPE и IPN

HE – европейская широкополочная серия, IPE – европейский двутавр с параллельными полками и меньшей шириной, IPN / INP – двутавр с наклонными внутренними гранями полок. W относится к американской системе профилей, поэтому прямой замены по внешнему сходству быть не должно.

При переходе с W на европейский профиль меняются не только размеры полок и стенки, но и масса, момент инерции, момент сопротивления, устойчивость элемента и логика узлов. Если в чертеже указана балка W, подбирать аналог нужно через расчет, а не по ближайшей высоте.

Где купить балку W в Узбекистане?

ЕМК STEELTRADE поставляет балки W по ASTM A36, ASTM A572, ASTM A913 и ASTM A992 напрямую от европейских производителей для строительных подрядчиков, промышленных предприятий, машиностроения, энергетики и инженерных проектов в Узбекистане.

Узнайте цену и сроки поставки балки W – напишите в мессенджер, оставьте заявку на сайте или закажите звонок.
