Отвод 90° ASME B16.11

Отвод 90 градусов ASME B16.11 — это трубопроводный фитинг высокого давления, предназначенный для изменения направления трубопровода под прямым углом. Он изготавливается по стандарту ASME B16.11, который регламентирует геометрические размеры, марки сталей и технические требования к резьбовым и приварным фитингам. Отводы по данной спецификации применяются в трубопроводах малого диаметра (обычно до DN 100) и рассчитаны на работу при высоких давлениях и температурах.

Отвод ASME B16.11 представляет собой отрезок изогнутой трубы с углом 90°, выполненный в виде цельной детали без сварных швов.

Основные функции отвода:

• изменение направления трубопровода на 90°;
• обеспечение герметичного и прочного соединения;
• снижение риска турбулентности и гидравлических ударов при транспортировке среды;
• работа в условиях высокого давления и температуры.

Стандарт определяет три основных исполнения по способу монтажа:

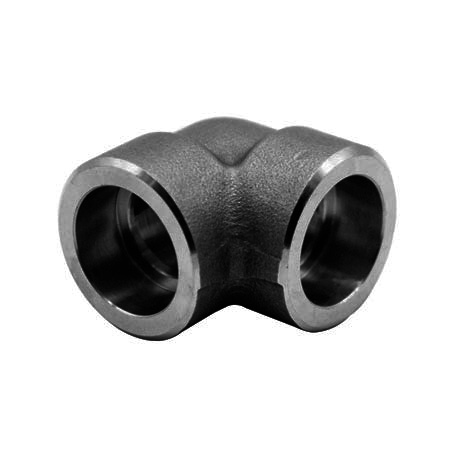

• отводы под приварку в раструб (Socket Weld Elbows): монтируются с помощью сварки враструб. Обеспечивают жесткое и герметичное соединение. Применяются для труб малого диаметра (до DN 100) на линиях с высоким внутренним давлением;
• отводы с резьбой (Threaded Elbows): устанавливаются посредством резьбового соединения (NPT, BSP и др.). Удобны для сборки и разборки без сварки. Используются в трубопроводах с давлением до 2000–6000 psi, чаще для сервисных и вспомогательных линий.

Фитинги ASME B16.11 производятся из углеродистых сталей (A105, A350 LF2), нержавеющих сталей (A182 F304, F316, F321), легированных сталей для высокотемпературных применений.

Способы изготовления включают горячую штамповку или ковку с последующей механической обработкой и термическую обработку (нормализация, закалка, отпуск) для повышения прочности. Контроль качества проводят ультразвуковой дефектоскопией, гидравлическими испытаниями, проверкой размеров и др.

Размеры отводов 90° по ASME B16.11 и характеристики:

• диаметры условного прохода: от DN 6 (1/8") до DN 100 (4");
• рабочее давление: класс 2000, 3000, 6000, 9000 lbs;
• рабочие температуры: от –60 °C до +450 °C (зависит от марки стали).

Отводы 90° по ASME B16.11 активно используют в системах:

• нефтегазовой промышленности: технологические и магистральные трубопроводы для нефти, газа и нефтепродуктов;
• энергетики: паропроводы, системы охлаждения, котельные установки;
• химической и нефтехимической отрасли: линии транспортировки агрессивных жидкостей, кислот и щелочей;
• металлургии и машиностроения: трубопроводы технических газов и жидкостей;
• судостроение: системы топлива, масла и охлаждения;
• коммунальные линии: высоконапорные системы водоснабжения, отопления и газоснабжения.

Отводы 90 градусов по ASME B16.11 –где купить в Узбекистане?

Заказать и купить оптом стальные отводы на 90 градусов в Ташкенте и с доставкой во все регионы Узбекистана можно в EMK STEELTRADE. Мы поставляем все типы отводов ASME B16.11 для трубопроводов и производственных систем в краткие сроки и на выгодных для заказчика условиях.
