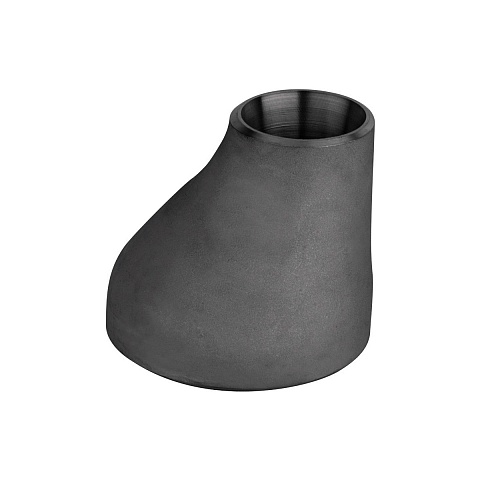

Переход эксцентрический ASME B16.9

Стальной эксцентрический переход ASME B16.9: размеры, материалы, особенности, применение

Переход эксцентрический ASME B16.9 – приварной встык фитинг для соединения труб разного размера, расположенных на разных осях на горизонтальных участках трубопровода. Переход устанавливается прямой стороной вниз или вверх для предотвращения образования воздушных карманов и в верхней части и скопления осадка в нижней части соединения – в зависимости от задачи. Он незаменим при обвязке насосов, в линиях с уклоном и дренированием, в технологических трубопроводах, где загазованность и отложения твердых частиц приводят к кавитации, нестабильному режиму и ускоренному износу.

Способ и материалы изготовления переходов ASME B16.9

Фитинг производится методом ковки из трубной заготовки с последующей обработкой торцов под сварку встык (снятие фаски) и термообработкой, если этого требует используемая марка стали, для снятия остаточных напряжений, придания стали однородной структуры и стабилизации геометрии фитинга.

Эксцентрический переход ASME B16.9 производится из углеродистых, низколегированных и высокопрочных ферритных сталей. Основные исполнения:

• переход эксцентрический A234 Gr. WPB – для неагрессивных сред при умеренных температурах (техническая вода, пар и конденсат вспомогательных контуров, нейтральные газы, нефтепродукты без коррозионно-активных примесей);

• переход эксцентрический A420 Gr. WPL6 – для низкотемпературных условий и наружных трубопроводов в холодном климате, когда критична ударная вязкость металла;

• переход эксцентрический A860 Gr. WPHY52 – для высоких давлений и повышенных механических нагрузок в магистральных нефте- и газопроводах;

• переход эксцентрический A234 Gr. WP11, WP22 – для высокотемпературных контуров с перегретым паром и горячими углеводородами в энергетике и нефтепереработке;

• переход эксцентрический A234 Gr. WP91 – для наиболее нагруженных горячих участков, где важна сохранность прочности при длительном нагреве.

Преимущества эксцентрического перехода ASME B16.9

Кованое исполнение под сварку встык обеспечивают:

• устойчивость соединения за счет снижения риска подсоса воздуха и кавитации;

• равномерное распределение напряжений в зоне сужения и надежность узла под давлением;

• стойкость к пульсациям давления и вибрации на участках обвязки оборудования;

• снижение гидравлических потерь и эрозионного износа.

Применение эксцентрических переходов ASME B16.9

Переход стальной эксцентрический используется при монтаже:

• всасывающих и напорных линий насосов, фильтров, теплообменников и аппаратов;

• трубопроводов с уклоном и дренированием, включая пароконденсатные и водные контуры;

• магистральных трубопроводов и технологических линий нефтеперерабатывающих и нефтехимических заводов.

Где купить переход эксцентрический ASME B16.9 в Узбекистане

Быстро получить коммерческое предложение и купить эксцентрический переход ASME B16.9 по самой выгодной цене можно в компании EMK STEELTRADE. Мы выполняем комплексные поставки труб, фитингов, фланцев ASME, EN, DIN, MSS, ГОСТ, ТУ стандартных размеров и на заказ. Чтобы узнать цены на переходы ASME B16.9 и получить расчет поставки, напишите нам в мессенджер, на электронную почту, оставьте заявку на сайте или по телефону.
