Прокладка кольцевая ASME B16.20

Прокладка фланцевая кольцевая ASME B16.20: размеры, характеристики, материалы

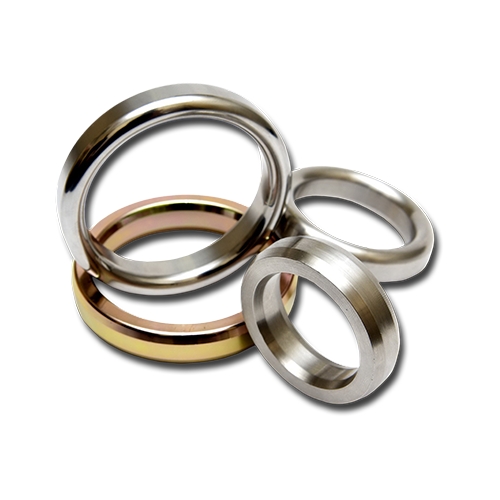

Кольцевая прокладка (Ring Joint Gasket, RTJ) ASME B16.20 представляет собой цельнометаллическое уплотнительное кольцо, предназначенное для герметизации фланцевых соединений, работающих в условиях экстремально высоких давлений и температур. В отличие от плоских или спирально-навитых прокладок, RTJ-прокладка устанавливается в специальную кольцевую канавку (RTJ-паз) на поверхности фланца и создает уплотнение по принципу «металл-металл»: при затяжке болтов прокладка деформируется, плотно заполняя канавку и формируя надежный барьер. Стандарт ASME B16.20 регламентирует материалы, размеры, допуски и маркировку металлических кольцевых прокладок для использования с фланцами по стандартам ASME B16.5, ASME B16.47, API Spec 6A и ISO 10423.

Характеристики кольцевой прокладки ASME B16.20

• Типы прокладок и форма сечения. Стандарт ASME B16.20 предусматривает три основных типа кольцевых прокладок: R, RX и BX. Прокладки типа R выпускаются как с овальным, так и с восьмиугольным поперечным сечением. Овальные прокладки имеют двойную уплотняющую область и лучше компенсируют износ фланцев, восьмиугольные обеспечивают более высокое контактное давление и применяются для максимальных давлений. Прокладки RX и BX являются энергоактивируемыми (pressure-energized): внутреннее давление среды дополнительно прижимает прокладку к стенкам канавки, повышая герметичность. Тип BX имеет асимметричное сечение и рассчитан на самые высокие классы давления — до 20 000 psi (около 1380 бар).

• Диапазон размеров и давлений. Прокладки изготавливаются для условных диаметров от 1/2" до 36" (DN15–900) и классов давления от 150 до 2500 (PN20–420). Прокладки типа RX и BX дополнительно соответствуют требованиям API 6A и могут применяться при давлениях до 20 000 psi. Рабочий диапазон температур зависит от выбранного материала и может достигать -200°C до +1000°C.

• Принцип работы и герметизация. При монтаже прокладка зажимается между двумя фланцами с RTJ-канавками. Сила затяжки болтов вдавливает мягкий металл прокладки в более твердую поверхность фланца, создавая линейный контакт высокой интенсивности, который обеспечивает герметичность даже при значительных циклических нагрузках и вибрациях.

• Стандартизация и контроль. Каждая прокладка маркируется в соответствии с требованиями ASME B16.20: указываются тип (R, RX, BX), размер (номер профиля, например R-20 или BX-167), материал и твердость. Изделия проходят обязательный контроль геометрии, твердости и качества поверхности.

Материалы изготовления

Материал прокладки выбирается исходя из условий эксплуатации и должен иметь твердость примерно на 30 единиц HB ниже твердости фланца, чтобы предотвратить повреждение уплотнительной поверхности.

• Мягкое железо. Основной материал для стандартных применений. Обеспечивает отличную пластичность и способность заполнять неровности канавки при относительно невысоких усилиях затяжки. Применяется для воды, пара, масел при температурах до 400°C.

• Низкоуглеродистая сталь. Более прочный аналог мягкого железа. Используется для средних давлений и температур. Имеет лучшую стойкость к ползучести.

• Нержавеющие стали. Широкий спектр марок для коррозионных сред и чистых производств.

  • 304 / 304L — универсальная аустенитная сталь для пищевой и общей химической промышленности.

  • 316 / 316L — молибденсодержащая сталь с повышенной стойкостью к хлоридам, для морской воды и агрессивных кислот.

  • 316Ti, 321, 347 — стали, стабилизированные титаном или ниобием, для эксплуатации в диапазоне 450–800°C без риска межкристаллитной коррозии.

  • 410 — мартенситная сталь с высокой твердостью для особо высоких давлений.

• Никелевые сплавы (Incoloy 825 / N08825). Для самых агрессивных сред: горячих серной и фосфорной кислот, хлоридов, сероводорода. Сохраняют стойкость при температурах до 550°C и давлениях до 2000 psi.

• Низколегированная сталь Grade F5. Для нефтегазовых сред с содержанием H₂S и CO₂ при температурах до 550°C.

Области применения

• Нефтегазовая промышленность. Уплотнение фланцев на устьевой арматуре («елках»), фонтанных арматурах, манифольдах, трубопроводах высокого давления.

• Нефтехимия и нефтепереработка. Ключевые соединения на установках каталитического крекинга, гидроочистки, риформинга, где давления достигают 2500 Class и выше.

• Энергетика. Трубопроводы пара высокого давления на ТЭС и АЭС, арматура турбин и котлов.

• Химическая промышленность. Соединения, работающие с особо агрессивными и токсичными средами, где недопустима малейшая утечка.
