Прокладка спирально-навитая EN 1514-2

Спирально-навитая прокладка (СНП) — это уплотнительный элемент, который используют для повышения герметичности фланцевых соединений. Благодаря комбинированной структуре прокладка сочетает эластичность и прочность, обеспечивая надежную герметизацию фланцевых соединений при высоких давлениях и температурах. Прокладки допускаются к применению в статических фланцевых соединениях в сосудах под давлением, теплообменниках и насосных станциях.

Стандарт EN 1514-2 регламентирует размеры и исполнение прокладок для фланцев по EN 1092-1, включая конструкции с внутренним и наружным ограничительным кольцом, а также варианты без колец для аппаратов и сосудов под давлением.

Спирально-навитая прокладка состоит из трех основных элементов:

• сердечник (спираль) — металлическая лента, навитая под углом 45°, с чередующимися слоями наполнителя;
• внутреннее кольцо — защищает спираль от попадания среды и предотвращает эрозию;
• наружное направляющее кольцо — центрирует прокладку во фланце и ограничивает степень сжатия.

В зависимости от конструкции выделяют следующие типы СН прокладок:

• Тип W — без колец (для пазовых соединений);
• Тип WR — с наружным кольцом;
• Тип WIR — с внутренним кольцом;
• Тип WIRR — с обоими кольцами (универсальное исполнение для фланцев PN10–PN400).

При затяжке болтов фланца спирально-навитая прокладка сжимается в осевом направлении, упруго заполняя микронеровности на поверхностях фланцев. Металлическая лента из нержавеющей стали обеспечивает жесткость и устойчивость к давлению, а междувитковая наполнительно-уплотняющая лента создает герметичное уплотнение. Даже при колебаниях температуры, вибрациях или перепадах давления СНП сохраняет герметичность и восстанавливает форму.

Основные материалы, которые используют для изготовления спирально-навитых прокладок:

• металлическая лента: нержавеющая сталь AISI 304, 316L, 321, 347 или сплавы Inconel, Monel, которые обеспечивают стойкость к давлению до 250 бар и температурам до +650°C;
• наполнитель: графит (пар и углеводороды), PTFE (химически агрессивные среды);
• кольца: углеродистая или нержавеющая сталь, иногда с антикоррозионным покрытием Zn или Ni.

Производство выполняется методом прецизионного навивания на автоматах с контролем плотности витков, после чего прокладки проходят испытания на герметичность и сжимаемость.

Применение спирально-навитых прокладок актуально для фланцевых соединений нефтегазовых, нефтехимических трубопроводов высокого давления, энергетических паропроводов, турбинных контуров, котельных установок, в уплотнениях реакторов и аппаратов с агрессивными средами, в насосных и компрессорных узлах машиностроения и пр.

Где купить спирально-навитые прокладки EN 1514-2 в Узбекистане?

Компания EMK STEELTRADE поставляет спирально-навитые прокладки для промышленных фланцевых соединений оптом напрямую от производителя. Мы предлагаем индивидуальный подбор СНП по рабочим условиям и видам среды, гарантируем качество и соответствие изделий требованиям отраслевых стандартов. Купить спирально-навитые прокладки EN можно оформив заказ по телефону или оставив заявку на сайте.

Тип прокладки	Обозначение типа	Исполнение уплотнительной поверхности фланца

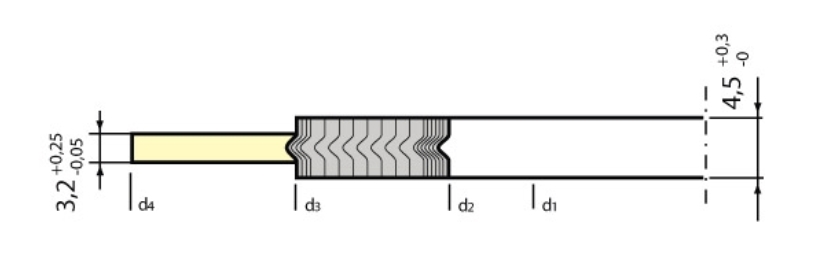

С наружным ограничительным кольцом	C/O	«Шип-паз» LT/LG (LTG) / ST/SG (STG), «плоскость-паз»

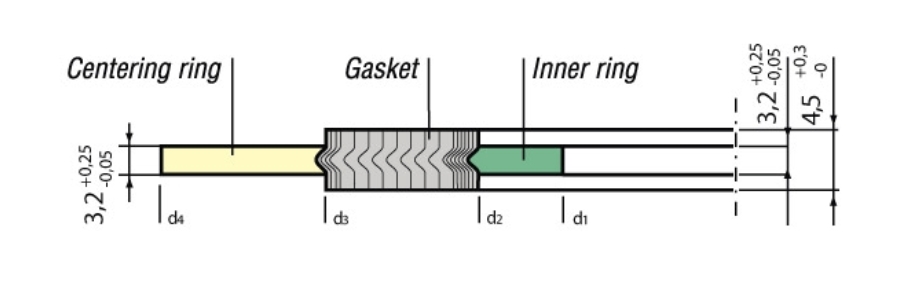

С наружным и внутренним ограничительным кольцом	C/I	С гладкими уплотнительными поверхностями RF/FF
