Воротник (отбортовка) нержавеющий Type 33 EN 1092-1

Воротник (отбортовка) нержавеющий Type 33 стандарт EN 1092-1 - это трубопроводный элемент с отбортованным торцом, предназначенный для работы в составе фланцевого соединения с накидным (свободным) фланцем по EN 1092-1. Применение нержавеющих отбортовок Type 33 позволяет упростить центровку фланцев, снизить требования к соосности труб и сократить затраты за счет применения углеродистых или легированных свободных фланцев при сохранении коррозионной стойкости контактной зоны.

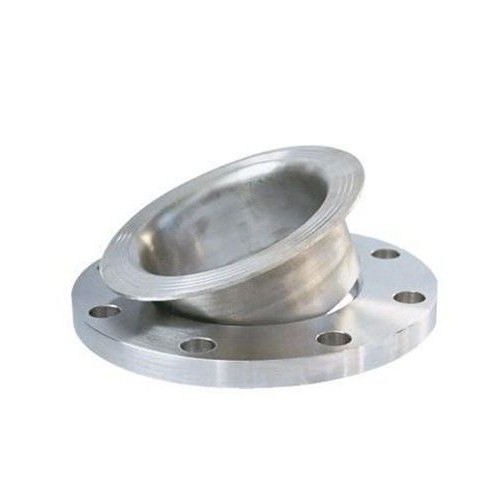

Воротник представляет собой отрезок трубы с отбортованным торцом, форма которого соответствует опорной поверхности свободного фланца. Уплотнение фланцевого соединения обеспечивается за счет прилегания отбортовки к прокладке, а свободный фланец воспринимает только усилие затяжки, не контактируя с рабочей средой.

Размеры нержавеющих воротников (отбортовок) и характеристики:

• номинальные диаметры: DN 10–DN 600;
• классы давления (PN): PN 10, PN 16, PN 25, PN 40;
• тип исполнения: Type 33 (Lap Joint);
• соответствие стандартам: EN 1092-1, EN 10222 / EN 10253 (в зависимости от исполнения).

Нержавеющие воротники Type 33 по EN 1092-1 изготавливаются методом ковки или формовки с последующей механической обработкой отбортовки.
Марки нержавеющей стали для изготовления воротника Type 33:

• EN 1.4301 / AISI 304 - для нейтральных и слабоагрессивных сред;
• EN 1.4401 / AISI 316 - для агрессивных сред;
• EN 1.4404 / AISI 316L - для сред с повышенными требованиями к коррозионной стойкости;
• EN 1.4541 / AISI 321 - для эксплуатации при повышенных температурах.

Монтаж нержавеющих воротников или отбортовок производится методом приварки фитинга к трубопроводу, после чего на него устанавливается свободный фланец. Герметичность соединения обеспечивается прокладкой, зажатой между отбортовкой воротника и ответным фланцем.

Основные отрасли-потребители нержавеющих воротников для свободных фланцев - это нефтегазовая отрасль, нефтехимия, энергетика, атомная отрасль, машиностроение, фармацевтика, пищевое производство,. судостроение и пр.

Применение нержавеющих отбортовок Type 33 по EN 1092-1:

• технологические трубопроводы химических производств;
• нефтехимические и газоперерабатывающие установки;
• насосные агрегаты и обвязка насосов;
• трубопроводы пищевой и фармацевтической промышленности;
• системы с частым демонтажом фланцевых соединений.

Где купить нержавеющие воротники Type 33 (отбортовки) в Узбекистане?

Купить нержавеющий воротник (отбортовку) для свободного фланца с быстрой доставкой в Ташкент и в любой регион Узбекистана можно в компании EMK STEELTRADE. Мы поставляем нержавеющие воротники (отбортовки) Type 33 EN 1092-1 в диапазоне DN 10–DN 600, классов давления PN 10–PN 40. Заказать отбортовки тип 33 ЕН 1092 можно по телефонному звонку или через любую форму онлайн-заказа.
