Крестовина для стрелочных переводов марка 1/9 ГОСТ 7370-2015

Крестовина стрелочного перевода — это ключевой элемент железнодорожной стрелки, предназначенный для обеспечения безопасного и плавного пересечения рельсовыми колесными парами места схождения (пересечения) двух рельсовых путей. Она относится к жестким (неподвижным) элементам перевода и изготавливается из высокопрочной стали, рассчитанной на длительную эксплуатацию под нагрузкой. Крестовина марки 1/9 — один из наиболее распространенных вариантов, широко используемый на станциях, перегонах и промышленных путях.

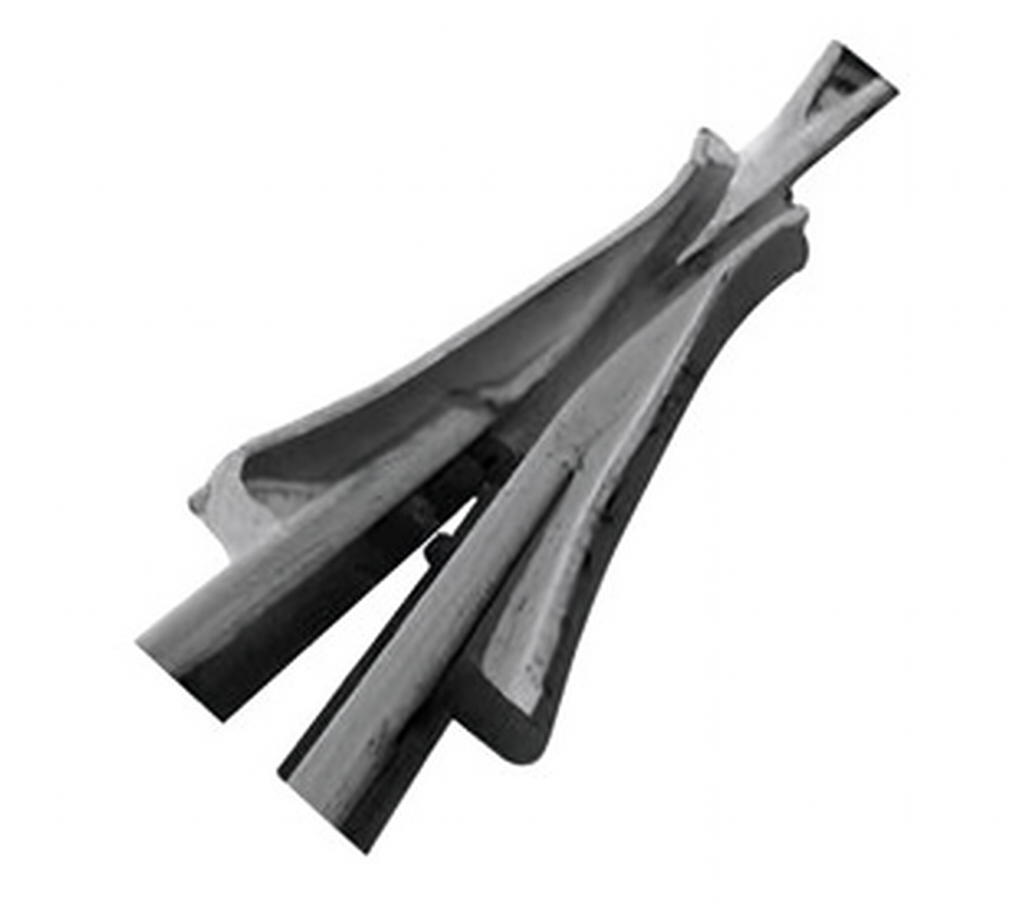

Крестовина представляет собой монолитный стальной узел, формируемый на пересечении основного и отклоненного пути. По форме — это сужающиеся к сердечнику рельсы с фланцевыми направляющими, обеспечивающими контроль положения колеса в зоне пересечения.

Обозначение “1/9” — это отношение длины к ширине стрелочного перевода, то есть геометрическая характеристика, определяющая угол отклонения:

• 1/9 означает, что на 9 единиц длины пути отклонение составляет 1 единицу по ширине;
• угол отклонения в такой конфигурации составляет примерно 6°20′;
• чем больше знаменатель, тем плавнее угол и тем меньше динамическая нагрузка на рельсы и подвижной состав.

Крестовина 1/9 обеспечивает компромисс между плавностью хода и компактностью, подходит для маневровых и главных путей.

ГОСТ 7370-2015 — государственный стандарт, устанавливающий технические требования к:

• жестким крестовинам стрелочных переводов на деревянных, железобетонных и полимерных брусьях;
• конструкции: литые, сварные, сборные, с подкладками и без;
• установке на путях колеи 1520 мм (ширококолейный стандарт);
• типоразмерам и геометрии: марки 1/6, 1/7, 1/9, 1/11, 1/12 и др.;
• классам прочности, допускам, требованиям к материалу и механической обработке;
• параметрам сердечника, крыльев, направляющих и элементов защиты.

ГОСТ 7370-2015 заменил устаревшие редакции и унифицировал конструкции крестовин, обеспечивая взаимозаменяемость и совместимость с другими элементами перевода.

Крестовина марки 1/9 по ГОСТ 7370-2015:

• используется в стрелочных переводах с отклонением пути на угол около 6°20′;
• подходит для скоростей движения до 80 км/ч по отклоненному направлению;
• имеет оптимальные габариты для станционных и путевых условий;
• обеспечивает минимальный износ колес и рельсов в сравнении с острыми углами (1/6, 1/7);
• может быть литой, сварной или комбинированной конструкции.

Крестовины марки 1/9 производятся из сталей, обеспечивающих повышенную износостойкость в зоне сердечника и рабочих граней, высокую ударную вязкость при отрицательных температурах, стойкость к растрескиванию и деформации под нагрузкой.

Основные стали:

• 20Г2Р, 20ХГР, 35ГСЛ, 35ГЛ — литые стали для моноблочных сердечников;
• 09Г2С, 20, 25Г2С, 30ХГСА — для сварных и сборных конструкций;
• возможна поверхностная закалка или наплавка износостойкими сплавами.

Крестовины стрелочных переводов марки 1/9 применяются в следующих сферах:

• железнодорожный транспорт: главные и второстепенные пути, станции, сортировочные узлы;
• промышленные железнодорожные пути: на предприятиях металлургии, химии, энергетики;
• портовая и логистическая инфраструктура: подъездные пути, тупиковые соединения, маневровые участки;
• горно-рудная и угольная промышленность: железнодорожные узлы на карьерах и разрезах;
• строительство путей и стрелочных переводов.

Где купить крестовины стрелочных переводов ГОСТ в Узбекистане?

Купить крестовины стрелочные 1/9 по ГОСТ 7370-2015 в Ташкенте или с доставкой по Узбекистану можно в EMK STEELTRADE. Если вы хотите заказать крестовины стрелочных переходов оптом - оставьте заявку и наши специалисты свяжутся с вами.
