Фильтр корзинчатый

Корзинчатый фильтр (или фильтр-грязевик) — это тип трубопроводной арматуры, предназначенный для глубокой механической очистки жидких и газовых сред от твердых примесей.
Корзинчатые фильтры устанавливаются на подающих и обратных линиях перед насосами, теплообменниками, измерительными приборами и регулирующей арматурой для обеспечения стабильной работы технологического оборудования и увеличения его срок службы.

В зависимости от корпуса выпускают две модели корзинчатых фильтров - Y-образные (Y-strainers) и прямые корзинчатые (Basket strainers) фильтры. Они различаются по геометрии корпуса, способу установки, направлению потока и условиям обслуживания.

Y-образный фильтр (Y-strainer) состоит из:

• корпуса в форме латинской буквы Y (отсюда и название);
• сетки или перфорированной вставки, расположенной под углом к основному потоку;
• крышки (заглушки) для обслуживания и очистки фильтрующего элемента;
• дренажного отверстия с пробкой или вентилем для удаления осадка.

Материалы корпуса — углеродистая, нержавеющая сталь, латунь, чугун. Фильтрующий элемент изготавливается из нержавеющей стали с различной степенью фильтрации — от 20 до 5000 мкм.

Принцип работы: поток среды проходит через фильтрующий элемент, где крупные частицы задерживаются. Осадок оседает в нижней наклонной части корпуса (в «ножке» буквы Y), откуда его легко удалить через сливной штуцер. Фильтр устанавливается под углом 45° относительно горизонтали, обеспечивая свободный сток загрязнений.

Характеристики и преимущества:

• номинальное давление: до 40 бар (PN 40);
• температура: до +400 °C (в зависимости от материала);
• диаметры: DN 15–400;
• минимальное гидравлическое сопротивление;
• компактность — можно устанавливать в ограниченных пространствах;
• простое обслуживание — фильтр очищается через дренаж без демонтажа;
• рекомендован для систем со средним объемом потока;
• оптимален для жидкостей, пара, газов и систем с постоянным направлением потока.

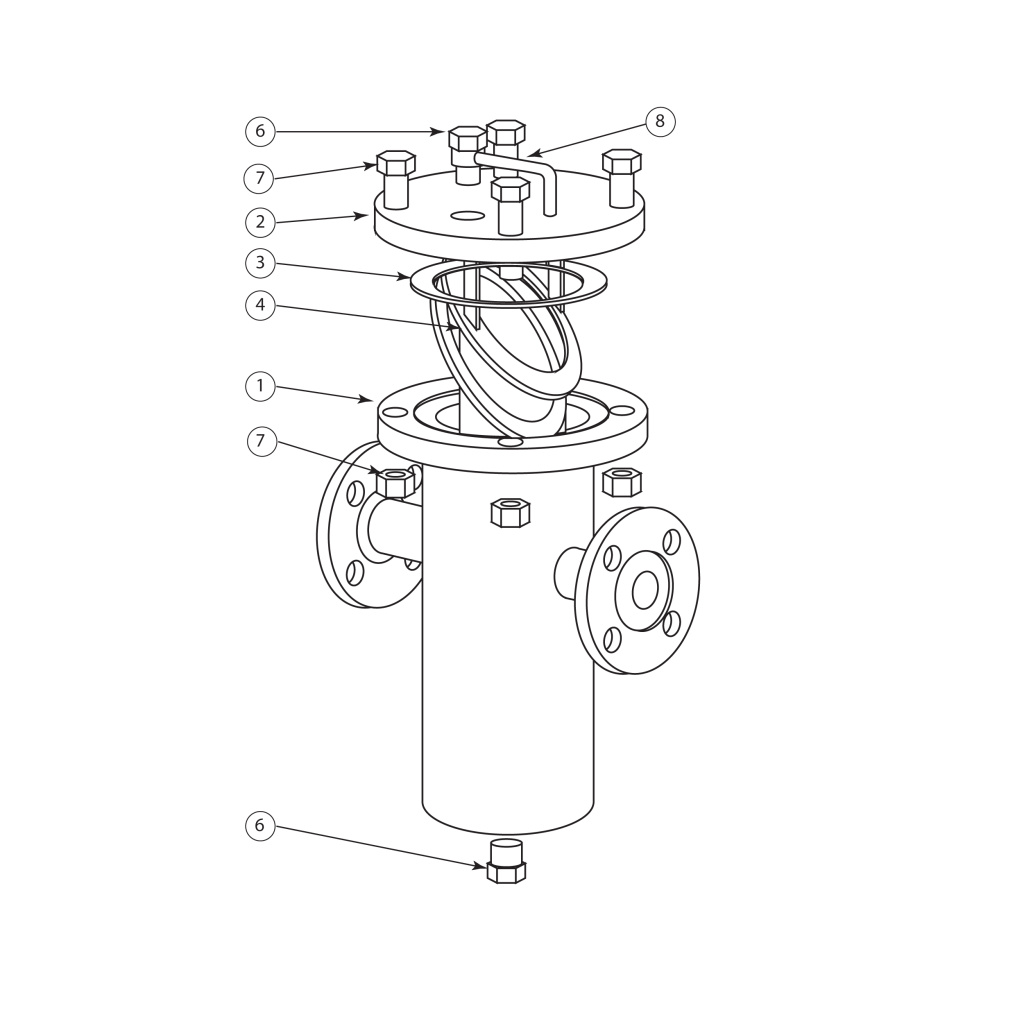

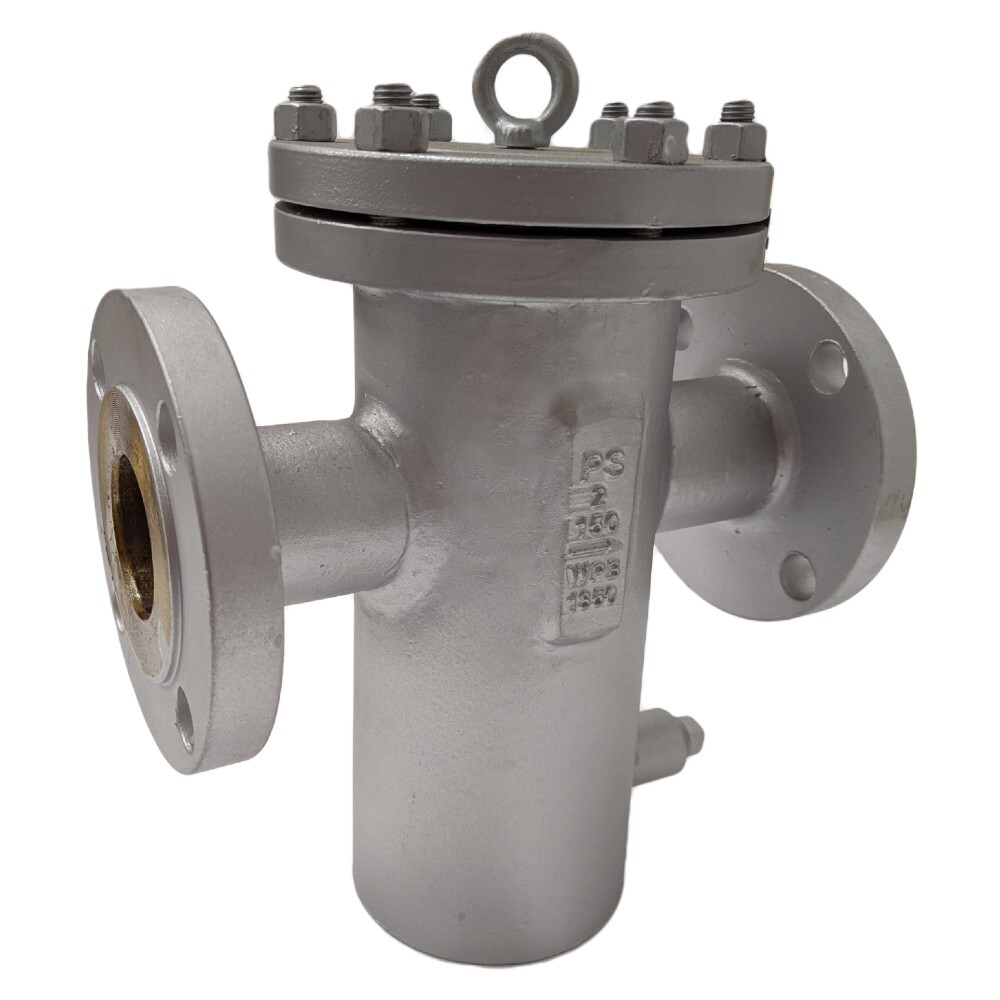

Прямой корзинчатый фильтр (Basket strainer) состоит из:

• корпуса с фланцевыми или муфтовыми патрубками;
• корзины-фильтра (перфорированная или сетчатая вставка);
• крышки с болтовым или быстросъемным креплением;
• сливного штуцера для удаления загрязнений.

Материалы — нержавеющая сталь AISI 304/316, углеродистая сталь, бронза, чугун. Размер ячеек фильтра — от 10 до 5000 мкм.

Принцип работы: поток жидкости поступает в корпус и проходит через съемную корзину, где задерживаются твердые включения. После заполнения корзины осадком фильтр очищается вручную — достаточно снять крышку и извлечь фильтрующий элемент.

Характеристики и преимущества:

• диаметры: DN 50–900;
• давление: до PN 40, при специсполнении — выше;
• температура: до +450 °C;
• коэффициент проходного сечения до 1,5–2,5 площади трубы, что снижает потери давления;
• подходит для крупных потоков;
• легкое обслуживание — корзина извлекается без демонтажа корпуса.
• может применяться для вязких, загрязненных или химически активных жидкостей.

Оба типа промышленных фильтров могут быть выполнены во взрывозащищенном, санитарном или высокотемпературном исполнении, с различными типами присоединений — фланцевыми, резьбовыми или под приварку.

Типичные области применения корзинчатых фильтров:

• системы охлаждения и оборотного водоснабжения;
• теплообменники, насосные агрегаты, компрессоры;
• нефтехимия, целлюлозно-бумажная и пищевая промышленность;
• очистка технологических жидкостей, масел и конденсата;
• системы пароснабжения и конденсата;
• нефтехимические и газовые трубопроводы;
• компрессорные станции и линии подачи воздуха.
