Фильтр тройниковый

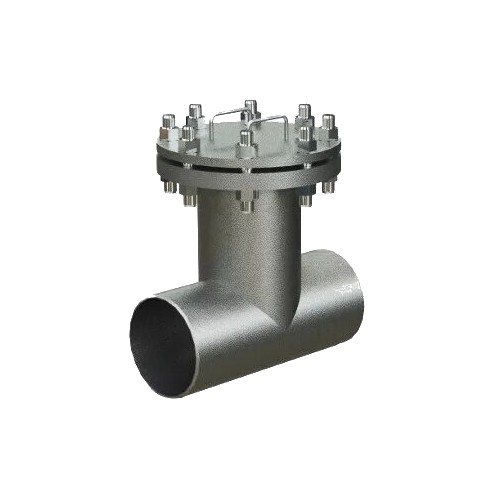

Тройниковый фильтр представляет собой трубопроводную арматуру, предназначенную для грубой механической очистки рабочих сред от твердых примесей в системах высокого давления. Конструкция устройства обеспечивает непрерывную фильтрацию потока без необходимости остановки технологического процесса для обслуживания. Соответствие стандартам ASME B16.34 и EN 13709 гарантирует надежность конструкции и материалов при работе в заданных диапазонах давлений и температур.

Конструктивные особенности

Тройниковый фильтр отличается увеличенной площадью фильтрующей поверхности и возможностью обслуживания без разборки линейной части трубопровода:

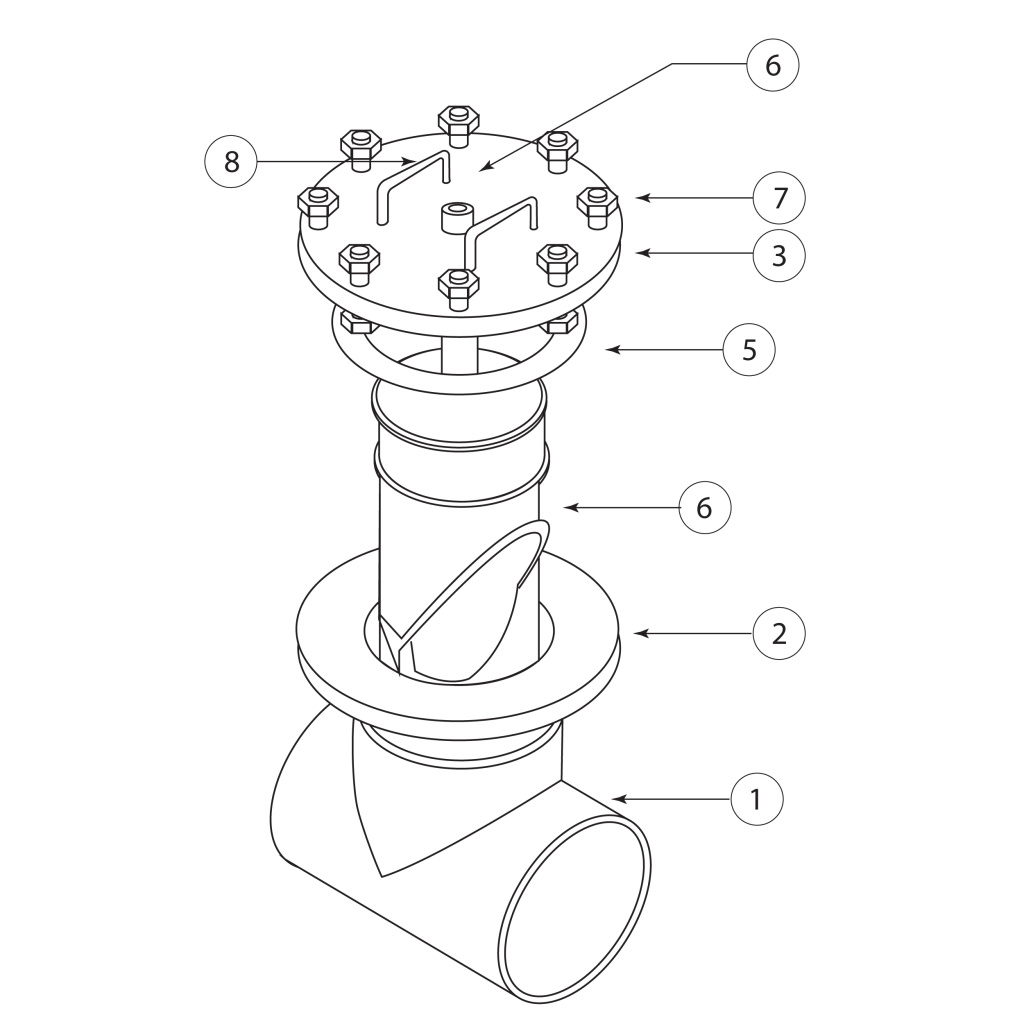

• корпус выполнен в форме тройника, где перпендикулярный отвод содержит съемную фильтрующую корзину, устанавливаемую параллельно основному потоку для минимизации гидравлического сопротивления;

• фильтрующий элемент представляет собой цилиндрическую перфорированную корзину со слоем фильтрующей сетки, при этом крышка на боковом отводе обеспечивает доступ для извлечения и очистки корзины;

• запорная крышка оснащается болтовым соединением с прокладкой из графита или PTFE, обеспечивающим герметичность в рабочих условиях, предусмотренных стандартами.

Материалы изготовления

Компоненты фильтра тройникового выполняются из материалов, соответствующих требованиям стандартов и рабочим параметрам среды:

• корпус и крышка производятся из литой углеродистой (ASTM A216 WCB) или нержавеющей стали (ASTM A351 CF8/CF8M);

• фильтрующая корзина изготавливается из нержавеющей стали марки AISI 304 или AISI 316, что обеспечивает стойкость к коррозионному и абразивному износу;

• уплотнительные прокладки выполняются из терморасширенного графита, PTFE или металлических материалов в зависимости от температурного режима и химической агрессивности среды.

Области применения

Тройниковые фильтры применяются в системах, требующих надежной защиты оборудования при высокой производительности.

• магистральные трубопроводы насосных станций для защиты центробежных и поршневых насосов от попадания абразивных частиц;

• системы подготовки и распределения пара в энергетике и промышленных котельных для предотвращения загрязнения паропроводов и паровых турбин;

• технологические линии химических и нефтеперерабатывающих производств, где требуется предварительная очистка сырья и реагентов от механических примесей;

• системы водоподготовки и охлаждения на промышленных предприятиях для защиты теплообменного оборудования и контрольно-измерительных приборов.

Где купить фильтр тройниковый в Узбекистане

ЕМК выполняет комплексные поставки импортных компонентов промышленных, ТПА и запчастей. Чтобы купить тройниковый фильтр ASME B16.34, EN 13709, оформите заказ на сайте, напишите нам в мессенджер или позвоните на указанный выше номер.
