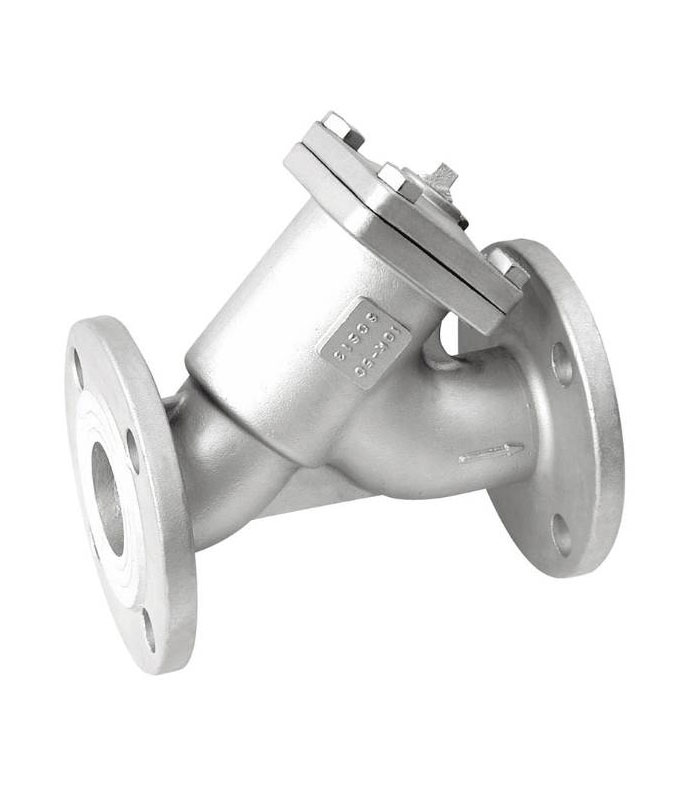

Фильтр Y-образный EN 13709

Трубопроводный фильтр Y-образного типа — это тип арматуры, который устанавливают на промышленных трубопроводах и в сложных производственных системах для механической очистки рабочей среды от твердых включений, ржавчины, окалины и других загрязнений. Фильтры данного типа устанавливаются перед насосами, клапанами, расходомерами, теплообменниками и другими элементами трубопровода, чтобы предотвратить износ, засоры и нарушение герметичности оборудования.

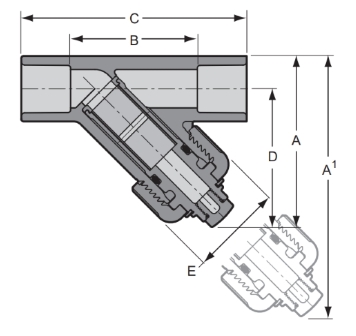

Фильтр состоит из:

• корпуса Y-образной формы, литого из стали, чугуна или бронзы;
• фильтрующего элемента (сетки) с ячейками от 0,25 до 2 мм из нержавеющей стали;
• заглушки или крышки для доступа к фильтрующей вставке;
• уплотнений из графита, PTFE или EPDM.

Благодаря наклонному положению колбы фильтра поток не теряет скорости, а загрязнения оседают в нижней части корпуса, что увеличивает срок службы сетки и снижает гидравлическое сопротивление.

Действие Y-образного фильтра основана на задержании механических частиц на металлической сетке, расположенной внутри корпуса: поток рабочей среды (вода, пар, газ или нефть) проходит через фильтрующий элемент, частицы твердых примесей и загрязнений оседают на сетке, а очищенная жидкость движется далее по трубопроводу. В зависимости от исполнения фильтры бывают фланцевые, муфтовые или приварные. Для упрощения обслуживания могут оснащаться дренажным отверстием с краном или пробкой.

Условия эксплуатации трубопроводных фильтров:

• номинальный диаметр — DN15–DN400;
• рабочее давление — до 40 МПа;
• температура среды — от −40 до +400 °C;
• направление потока обозначается стрелкой на корпусе.

Фильтры подходят для жидких, газовых и паровых сред. При использовании с вязкими веществами или маслом допускается увеличение ячейки сетки для предотвращения быстрого засорения.

Y-образный фильтр – применение по отраслям:

• химическая и нефтехимическая отрасль: защита оборудования от механических примесей;
• энергетика и теплоснабжение: очистка воды и пара перед регулирующей арматурой;
• водоподготовка и коммунальное хозяйство: фильтрация воды от примесей грязи, ржавчины, песка;
• машиностроение и металлургия: защита насосов, компрессоров и теплообменников;
• пищевая и фармацевтическая отрасль: фильтрация технологических жидкостей.

Где купить фильтр Y-образный с быстрой доставкой по Узбекистану?

Компания EMK STEELTRADE поставляет трубопроводные фильтры со склада и под заказ от европейских производителей. Мы предлагаем Y-образные фильтры с индивидуальным подбором фильтра под давление, температуру и тип рабочей среды. Купить Y-образные фильтр можно по телефону или оставив заявку на сайте.
