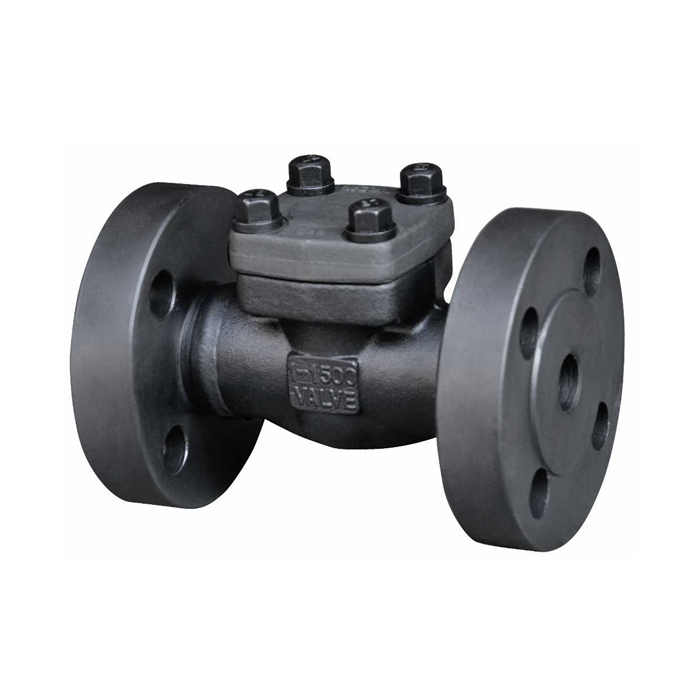

Клапан обратный подъемный по DIN, EN

Обратный подъемный клапан DIN, EN: характеристики, материалы, рабочие условия

Клапан обратный подъемный DIN, EN – это защитная трубопроводная арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды в технологических системах. Данный подъемный обратный клапан спроектирован и производится в соответствии с европейскими стандартами, включая DIN 3356 и EN 1074-1, что гарантирует его совместимость, надежность и безопасность в промышленных трубопроводах, работающих с водой, маслом, воздухом и агрессивными жидкостями.

Конструкция и принцип действия обратного подъемного клапана

Конструкция этого клапана обратного подъемного основана на вертикальном перемещении затвора (диска или золотника) внутри направляющей корпуса. Поток среды в прямом направлении поднимает затвор, открывая проход. При падении давления или возникновении обратного потока затвор под действием силы тяжести или пружины автоматически возвращается на седло, обеспечивая мгновенное и герметичное перекрытие. Особенности обратного клапана DIN/EN:

• строго осевое движение затвора, обеспечивающее равномерную посадку и износостойкость;

• возможность оснащения направляющей втулкой для стабилизации хода затвора;

• компактную и симметричную конструкцию, снижающую гидравлические потери;

• фланцевое исполнение с соединительным выступом (RF) по EN 1092-1 или исполнение под стыковую сварку (BW).

Материалы, технические параметры

Корпус и внутренние компоненты изготавливаются из различных марок сталей для эксплуатации в заданных средах:

• углеродистая сталь (например, 1.0619) для воды, пара, воздуха и масел;

• нержавеющая сталь (AISI 304, 316) для агрессивных и коррозионных жидкостей;

• легированная сталь для применения при повышенных температурах.

Конструкция рассчитана на широкий диапазон давлений (PN 10 – PN 100). Испытания на герметичность и прочность проводятся в соответствии со стандартом DIN 3230, что подтверждает соответствие заявленным характеристикам.

Области применения клапана обратного подъемного DIN, EN

Этот тип арматуры является ключевым элементом защиты систем от обратного потока в различных отраслях:

• нефтегазовая и химическая промышленность: технологические линии, обвязка насосного и компрессорного оборудования, трубопроводы химических реагентов;

• энергетика и теплоэнергетика: линии питательной и охлаждающей воды, конденсатные системы, трубопроводы пара низкого и среднего давления;

• общее промышленное и коммунальное хозяйство: системы водоснабжения и водоотведения, магистрали сжатого воздуха, технологические линии пищевого производства;

• судостроение: трубопроводные системы морской воды и других судовых сред.

Где купить клапан обратный подъемный по DIN, EN в Узбекистане по выгодной цене

В ЕМК QAZAQ вы можете заказать и купить обратные подъемные клапаны по стандартам DIN, EN с быстрой доставкой по Узбекистану. Мы выполняем комплексные поставки трубопроводной арматуры, готовых узлов и комплектующих. Чтобы узнать цены и получить коммерческое предложение обратные клапаны, напишите нам в мессенджере, оставьте заявку на сайте или закажите звонок.
