Клапан обратный поворотный для высокого давления ASME B16.34: размеры, давление, стандарт

Клапан обратный поворотный ASME B16.34 для высокого давления: характеристики, особенности, рабочие условия

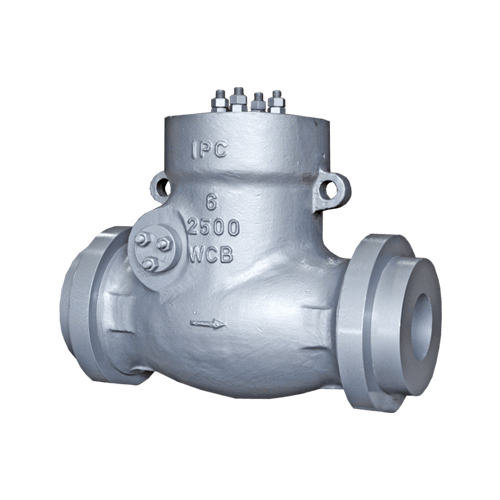

Клапан обратный поворотный – это защитная трубопроводная арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды в системах высокого давления. Основная функция клапана – обеспечение невозвратного движения потока, защита оборудования и предотвращение гидравлических ударов. Конструкция и рабочие параметры клапана соответствуют стандарту ASME B16.34, что гарантирует его надежную работу в установленном диапазоне давлений и температур.

Конструкция и принцип работы

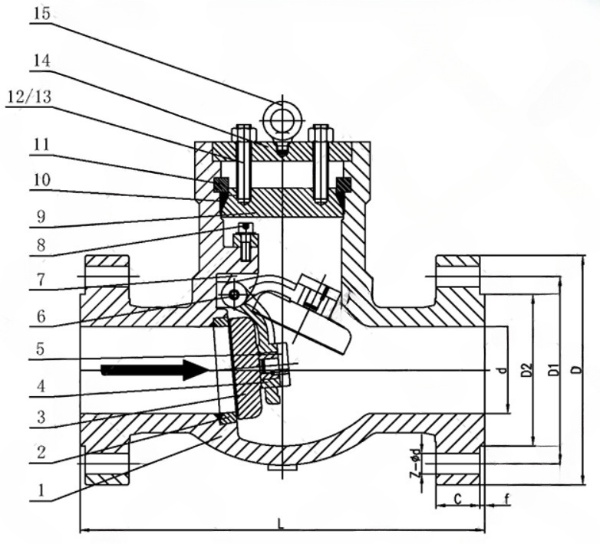

Запорный элемент клапана представляет собой поворотный диск (захлопку), закрепленный на оси шарнира вне проходного сечения. При прямом потоке диск откидывается, открывая проход; при остановке или реверсе потока диск под действием силы тяжести и возвратной пружины (при ее наличии) автоматически захлопывается. Конструктивные особенности включают:

• малую строительную длину, облегчающую монтаж в ограниченном пространстве;

• относительно низкое сопротивление прямому потоку в открытом положении;

• механизм плавного закрытия, минимизирующий риск гидроудара;

• возможность внешнего индикатирования положения диска.

Материалы, присоединения и испытания

Для изготовления поворотного клапана ASME B16.34 используются стали:

• углеродистая сталь для стандартных применений с водой, паром, маслом и газом;

• нержавеющая, легированная и хром-молибденовая сталь для коррозионных, высокотемпературных сред или повышенных нагрузок.

Тип присоединениея клапана к трубопроводу – фланцевое по ASME B16.5 или под стыковую сварку по ASME B16.25. Рабочая температура ограничена 425°C. Все клапаны проходят приемочные испытания на герметичность и прочность в соответствии со стандартом API 598.

Области применения

Обратный поворотный клапан устанавливается на трубопроводах, где требуется надежная защита от обратного потока:

• энергетика: линии питательной воды, конденсатные системы, отводы паровых турбин;

• нефтегазовая промышленность: магистральные и технологические трубопроводы, нагнетательные линии насосных станций;

• химическое производство: технологические линии с агрессивными средами под давлением;

• общее промышленное применение: системы водоснабжения, сжатого воздуха и других сред, где возможен неконтролируемый реверс потока.

Где купить клапан обратный поворотный ASME B16.34 в Узбекистане по выгодной цене

В ЕМК QAZAQ вы можете заказать и купить обратный поворотный клапан для высокого давления ASME B16.34 с быстрой доставкой по Узбекистану. Мы выполняем комплексные поставки трубопроводной арматуры, готовых узлов и комплектующих. Чтобы узнать цены и получить коммерческое предложение на обратные клапаны, напишите нам в мессенджере, оставьте заявку на сайте или закажите звонок.
