Клапан регулирующий поворотный

Регулирующий поворотный клапан: характеристики, особенности, рабочие условия

Клапан регулирующий поворотный – это тип трубопроводной арматуры, предназначенный для точного контроля расхода и давления рабочей среды путем изменения проходного сечения. Устройство обеспечивает непрерывное или дискретное управление потоком газов, жидкостей и пара в технологических процессах. Клапан спроектирован в соответствии с ключевыми отраслевыми стандартами: ANSI/ISA S75.04 (размеры), IEC 60534 (регулирование), EN 1349, API 609 и ASME B16.34 (конструкция и давление).

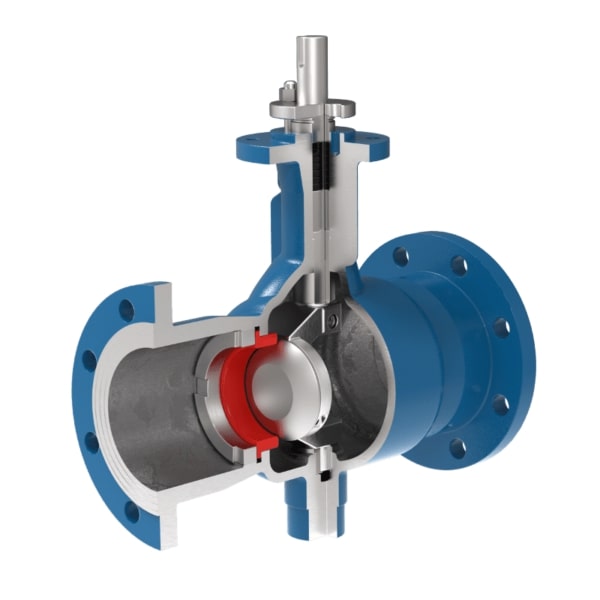

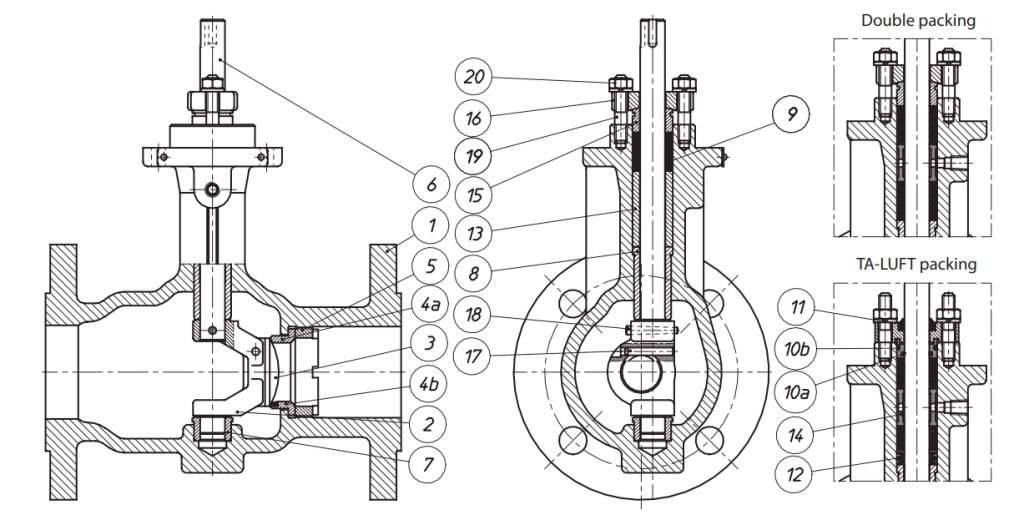

Конструкция и принцип действия

Основным рабочим органом является ротор (пробка), вращающийся внутри корпуса. Угол поворота напрямую определяет площадь проходного отверстия, что позволяет реализовать требуемую расходную характеристику. Конструкция обеспечивает:

• прямое соединение штока с ротором без люфтов для точного позиционирования;

• компактную строительную длину и малый вес по сравнению с задвижками;

• линейную расходную характеристику для пропорционального регулирования;

• возможность оснащения различными типами исполнительных приводов.

Материалы и технические параметры

Комплектация материалами подбирается под конкретную рабочую среду:

• корпус из углеродистой стали для общего назначения или нержавеющей стали для коррозионных сред;

• ротор и седло из нержавеющей стали с возможностью наплавки твердым сплавом для увеличения ресурса;

• тип соединения: фланцевое (по EN, ASME) или межфланцевое (сэндвич) для простого монтажа.

Рабочий температурный диапазон составляет от –46°C до 450°C. Класс герметичности по IEC 60534-4 достигает уровня IV (стандартный) или VI (высокий, с мягким уплотнением).

Комплектация приводами и управление

Для автоматизации клапан комплектуется внешними приводами:

• пневматический мембранный или поршневой привод для систем с постоянным источником сжатого воздуха;

• электрический привод (многооборотный или поворотный) для интеграции в системы АСУ ТП;

• электрогидравлический и гидравлический привод для высокомоментных применений.

Привод обеспечивает требуемое усилие и скорость срабатывания, а позиционер гарантирует точность управления.

Области применения

Арматура применяется для автоматического регулирования параметров в системах:

• теплоэнергетика: регулирование расхода пара, питательной и сетевой воды на ТЭЦ и в котельных;

• нефтегазопереработка: управление потоками технологических фракций, топливного газа, теплоносителей;

• химическая промышленность: дозирование реагентов и поддержание заданных параметров в реакторах;

• общая промышленность: системы вентиляции и кондиционирования (ВКУ), технологические линии водоподготовки.

Где купить клапан регулирующий поворотный в Узбекистане по выгодной цене

В ЕМК QAZAQ вы можете заказать и купить регулирующий поворотный клапан с быстрой доставкой по Узбекистану. Мы выполняем комплексные поставки трубопроводной арматуры, готовых узлов и комплектующих. Чтобы узнать цены и получить коммерческое предложение на регулирующие клапаны, напишите нам в мессенджере, оставьте заявку на сайте или закажите звонок.
