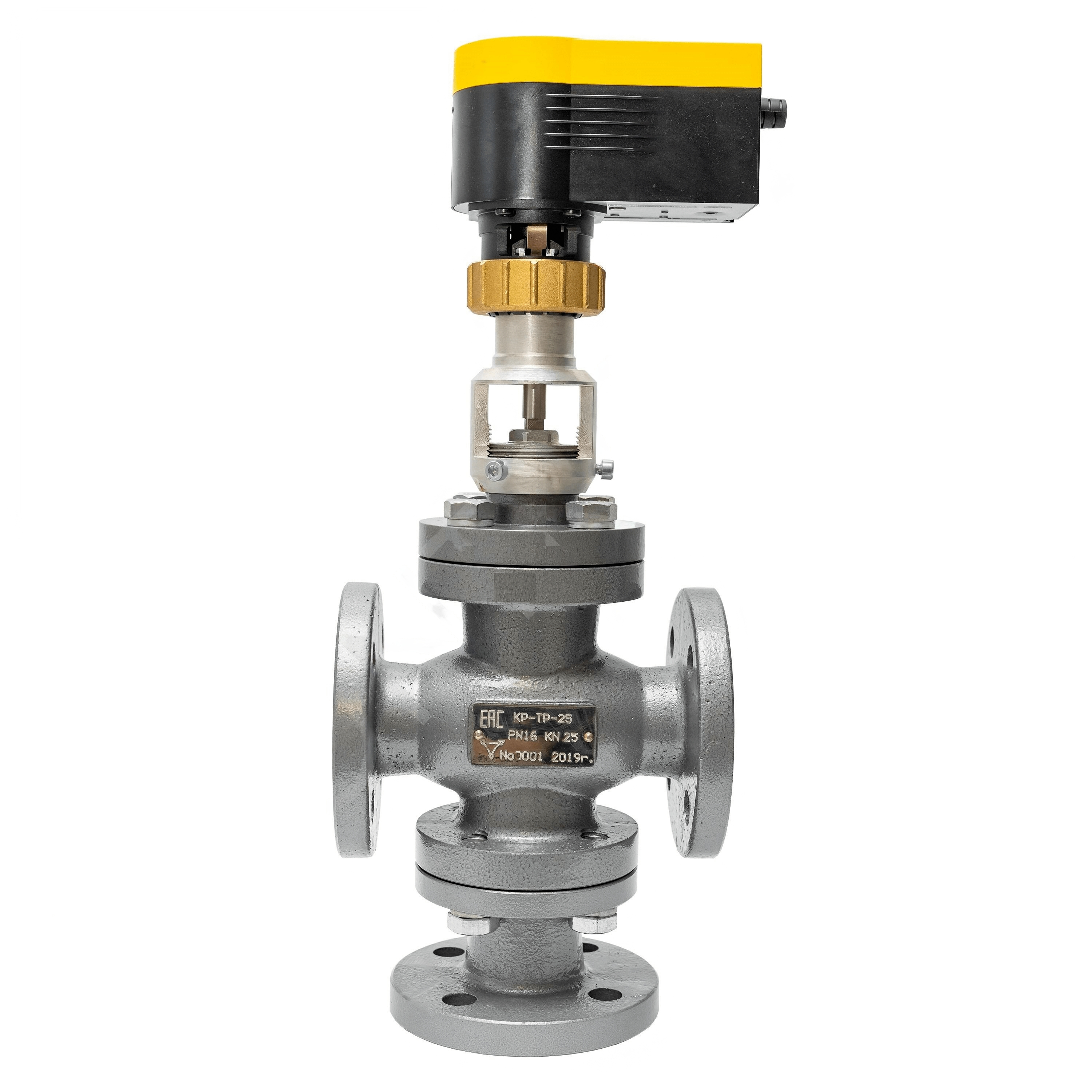

Клапан регулирующий трехходовой

Клапан регулирующий трехходовой — это трубопроводная арматура, которая разработана специально для управления потоками рабочей среды по трем направлениям. Основная задача такого устройства — распределение, смешение или переключение потоков жидкости или газа в технологических системах. В отличие от двухходовых регулирующих клапанов, трехходовая модель позволяет одновременно управлять двумя входными или выходными потоками, что делает его универсальным элементом в системах теплоснабжения, охлаждения и автоматизированного регулирования процессов.

Функции трехходового регулирующего клапана:

• смешение потоков (например, горячей и холодной воды для поддержания заданной температуры);
• разделение потока (распределение среды по двум направлениям);
• переключение потоков (смена направления движения рабочей среды).

Конструктивно трехходовой регулирующий клапан состоит из:

• корпуса с тремя патрубками (Т-образного или L-образного типа);
• регулирующего затвора;
• шпинделя или штока, передающего движение от привода к затвору;
• привода - элемента управления запорным органом. Может быть ручным, пневматическим, электрическим, гидравлическим.

Трехходовой регулирующий клапан может работать в смесительном и разделительном режиме.  Смесительный режим: в клапан входят два потока с разными параметрами (например, горячая и холодная вода), регулирующий орган изменяет проходное сечение патрубков и на выходе формируется поток с заданной температурой или расходом;

Разделительный режим: в клапан поступает один поток, регулирующий орган распределяет его между двумя выходами в нужной пропорции. Это особенно актуально для подачи, например, теплоносителя в разные контуры.

Технические характеристики и размеры трехходового клапана:

• диаметры условного прохода: от DN 15 до DN 400;
• давление: PN 6–40 (0,6–4,0 МПа);
• температурный диапазон: от –40 °C до +250 °C (в зависимости от материалов корпуса и уплотнений);
• тип регулирования: пропорциональное, смесительное или распределительное;
• класс герметичности: А–С по EN 12266;
• присоединение: фланцевое, резьбовое, под сварку.

Трехходовые регулирующие клапаны – применение по отраслям:

• системы отопления и охлаждения: поддержание оптимальной температуры теплоносителя;
• энергетика: в тепловых и атомных электростанциях, системах паропроводов;
• химическая отрасль и нефтехимия: смешивание и распределение реагентов, пара и технологических жидкостей;
• коммунальные сети: централизованное теплоснабжение, кондиционирование, вентиляция;
• машиностроение: в гидравлических и пневматических системах.
