Компенсатор сильфонный осевой под приварку EN 14917

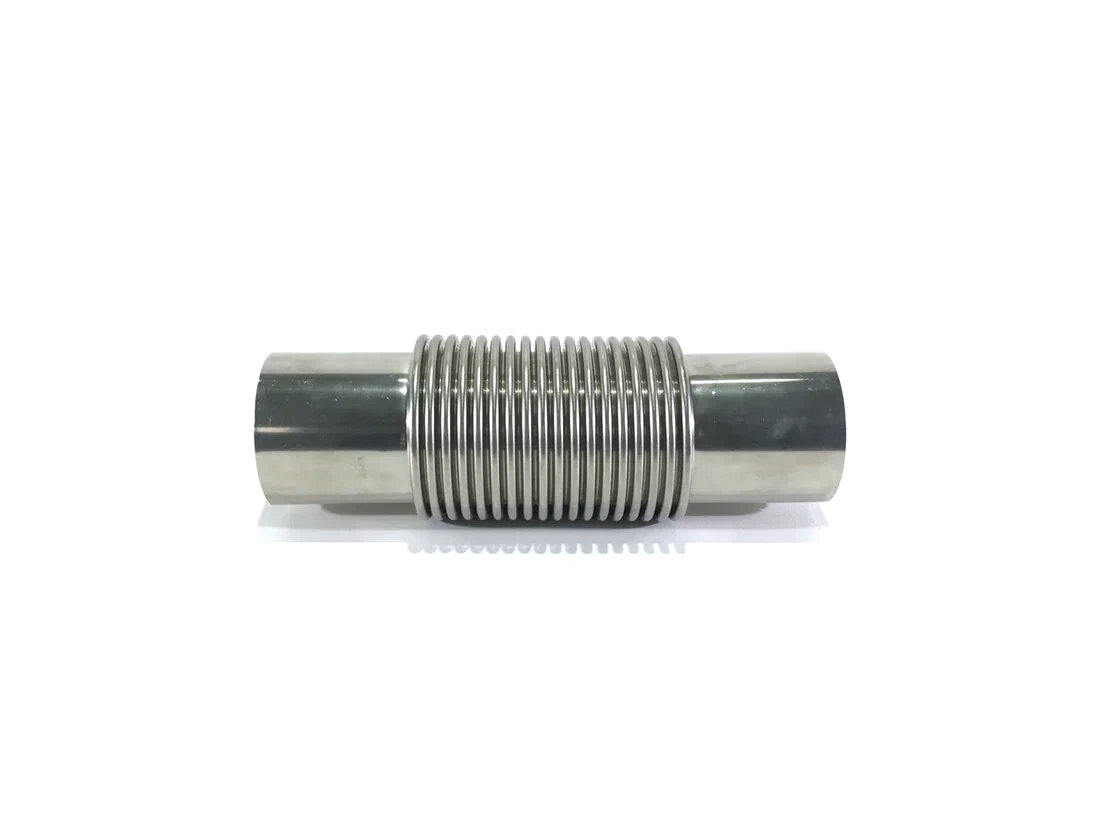

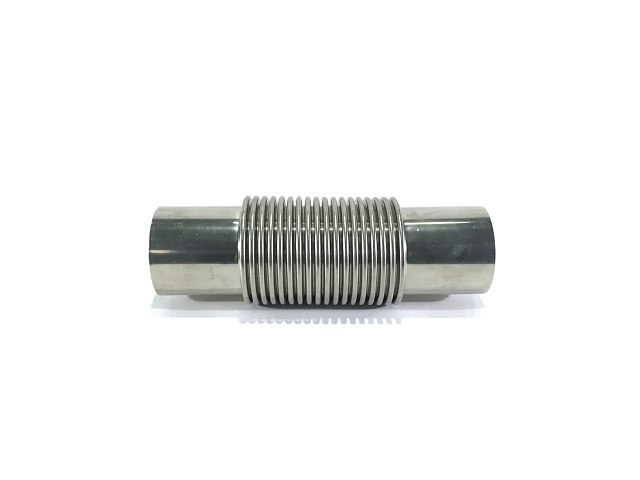

Осевой сильфонный компенсатор представляет собой устройство, предназначенное для поглощения температурных расширений трубопроводов в осевом направлении и компенсации монтажных неточностей. Изделие функционирует за счет деформации гофрированного сильфона, воспринимающего продольные перемещения, и обеспечивает разгрузку трубопроводной системы от напряжений, возникающих при тепловом воздействии. Соответствие европейскому стандарту EN 14917 гарантирует точный расчет рабочих характеристик, включая компенсирующую способность, жесткость и устойчивость к давлению.

Конструктивные особенности

Конструкция компенсатора разработана для восприятия исключительно осевых перемещений. Его основные компоненты:

• основной рабочий орган – многослойный сильфон, изготавливаемый из серии гофров, количество и толщина которых определяют компенсирующую способность и рабочее давление;
• торцы устройства выполнены в виде прямых патрубков с подготовленными под приварку кромками, что обеспечивает неразъемное соединение с трубопроводом и полную герметичность;
• внутренний кожух защищает сильфон от эрозионного воздействия потока среды, а внешний защитный кожух предохраняет от механических повреждений при транспортировке и монтаже;
• в транспортных устройствах предусмотрены ограничительные стержни, предотвращающие превышение допустимого растяжения или сжатия во время установки.

Материалы изготовления

Материалы компонентов выбираются исходя из параметров рабочей среды и эксплуатационных условий.

• сильфон изготавливается из аустенитной нержавеющей стали марок AISI 321 (1.4541) или AISI 316L (1.4404) для работы в средах с температурой от -196°C до 450 °C и повышенной стойкости к межкристаллитной коррозии;
• патрубки и защитные кожухи производятся из сталей, соответствующих материалу трубопровода, включая углеродистые (P265GH) и нержавеющие марки;
• внутренние направляющие гильзы выполняются из износостойких марок нержавеющей стали при наличии требований к защите от эрозии.

Области применения

Осевые сильфонные компенсаторы находят применение в системах, подверженных значительным температурным деформациям.

• тепловые сети и системы централизованного теплоснабжения для компенсации линейных расширений паропроводов и трубопроводов горячей воды;
• технологические трубопроводы нефтеперерабатывающих и химических производств, где требуется поглощение перемещений между неподвижными опорами;
• системы газотурбинных и котельных установок для разгрузки соединений оборудования от термических напряжений;
• судовые трубопроводные системы, работающие в условиях переменных температурных режимов и вибрационных нагрузок.

Где купить компенсатор сильфонный осевой EN 14917 в Узбекистане

ЕМК выполняет комплексные поставки импортных компонентов промышленных, ТПА и запчастей. Чтобы купить сильфонный компенсатор EN 14917, оформите заказ на сайте, напишите нам в мессенджер или позвоните на указанный выше номер.
