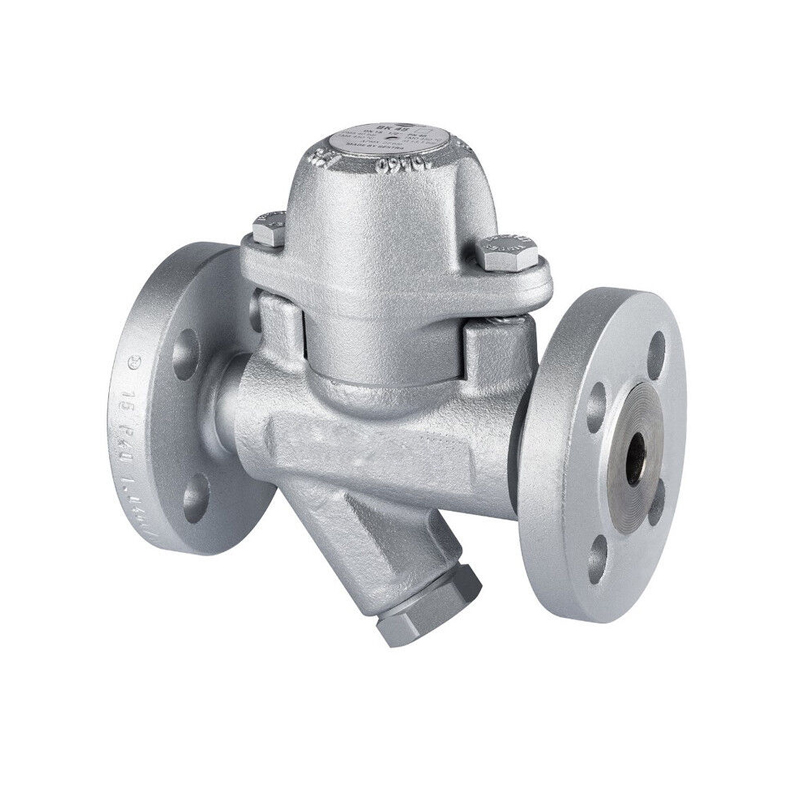

Конденсатоотводчик термодинамический

Конденсатоотводчик термодинамический — это устройство для автоматического удаления конденсата из паровых систем без потерь рабочего пара. Конденсатоотводчики термодинамического типа широко применяются в энергетике, нефтехимии, машиностроении и на всех предприятиях, где используется насыщенный или перегретый пар.

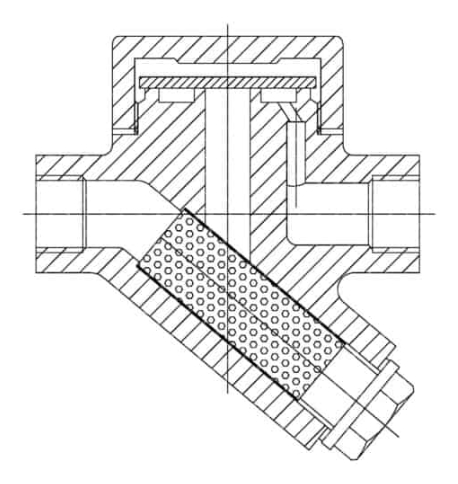

Термодинамический конденсатоотводчик имеет простую, но надежную конструкцию, состоящую из нескольких ключевых элементов:

• корпус – выполняется из кованой углеродистой или нержавеющей стали, рассчитан на высокие давления и температуры. Внутри корпуса размещены седло и рабочий диск;
• седло – плоская поверхность с отверстием, через которое проходит пар или конденсат. Именно к седлу прижимается диск в момент закрытия;
• рабочий диск – основная деталь, обеспечивающая автоматическую работу. Изготавливается из закаленной стали, устойчивой к кавитации и износу. Диск свободно перемещается между седлом и крышкой;
• крышка корпуса – фиксирует диск сверху и формирует рабочую камеру. Может быть съемной для обслуживания;
• фильтр (сетчатый элемент) – устанавливается в большинстве конструкций перед входным отверстием для защиты от механических примесей и продления ресурса диска и седла;
• уплотнительные элементы – прокладки или металлические кольца, обеспечивающие герметичность соединений.

Функции конденсатоотводчика:

• автоматическое удаление конденсата из паропроводов;
• предотвращение скопления воды и гидроударов;
• сохранение сухого насыщенного пара в системе;
• защита оборудования от коррозии и эрозии.

Принцип действия термодинамического конденсатоотводчика основан на разнице в физических свойствах пара и конденсата, а также на изменении давления и скорости потока в зоне рабочего диска.

В основе работы лежит диск (пластина), который перемещается под воздействием давления и скорости потока: при попадании конденсата в корпус клапана диск поднимается и жидкость беспрепятственно выходит в дренаж. Когда к диску поступает пар, скорость его движения резко возрастает, создавая зону пониженного давления над пластиной. Под действием перепада давления диск прижимается к седлу, и отводчик закрывается, блокируя выход пара. После охлаждения конденсата и снижения давления цикл повторяется. Таким образом, отводчик автоматически открывается для слива конденсата и закрывается при попадании пара, обеспечивая высокую эффективность работы паровой системы.

Технические характеристики конденсатоотводчиков:

• диаметры условного прохода: от DN 15 до DN 50;
• давление: до 40–64 бар (в зависимости от модели);
• рабочая температура: до +450 °C;
• пропускная способность: от 100 до 4 000 кг/ч и более;
• герметичность: обеспечивается точной посадкой диска и седла.
• присоединение: резьбовое, фланцевое, сварное.

Ключевое преимущество термодинамических конденсатоотводчиков — устойчивость к перегрузкам и способность работать при высоких давлениях и переменных нагрузках. Это делает устройства востребованными в паропроводах ТЭЦ и АЭС, турбинных установках, нефтегазовых системах обогрева, технологических трубопроводах, на паровых линиях нагрева и переработки сырья, в металлургических печах, коммунальных тепловых сетях.
