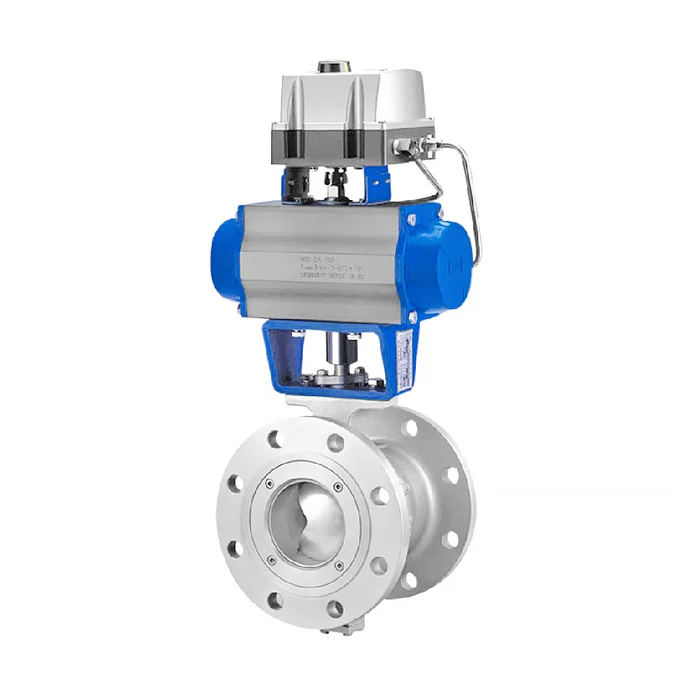

Кран шаровой сегментный регулирующий (V-port)

Кран шаровой сегментный API 6D: размеры, характеристики, материалы, рабочие условия

Кран шаровый сегментный регулирующий V-port – это трубопроводная арматура, объединяющая функции отсечного устройства и регулирующего клапана. Конструкция разработана на основе стандартов API 6D и ANSI/ISA 75.04, что позволяет осуществлять точное пропорциональное регулирование расхода среды, а не только его полное перекрытие. Основное отличие от стандартного шарового крана – V-образное отверстие в сегментированном шаре, обеспечивающее линейную или равнопроцентную расходную характеристику.

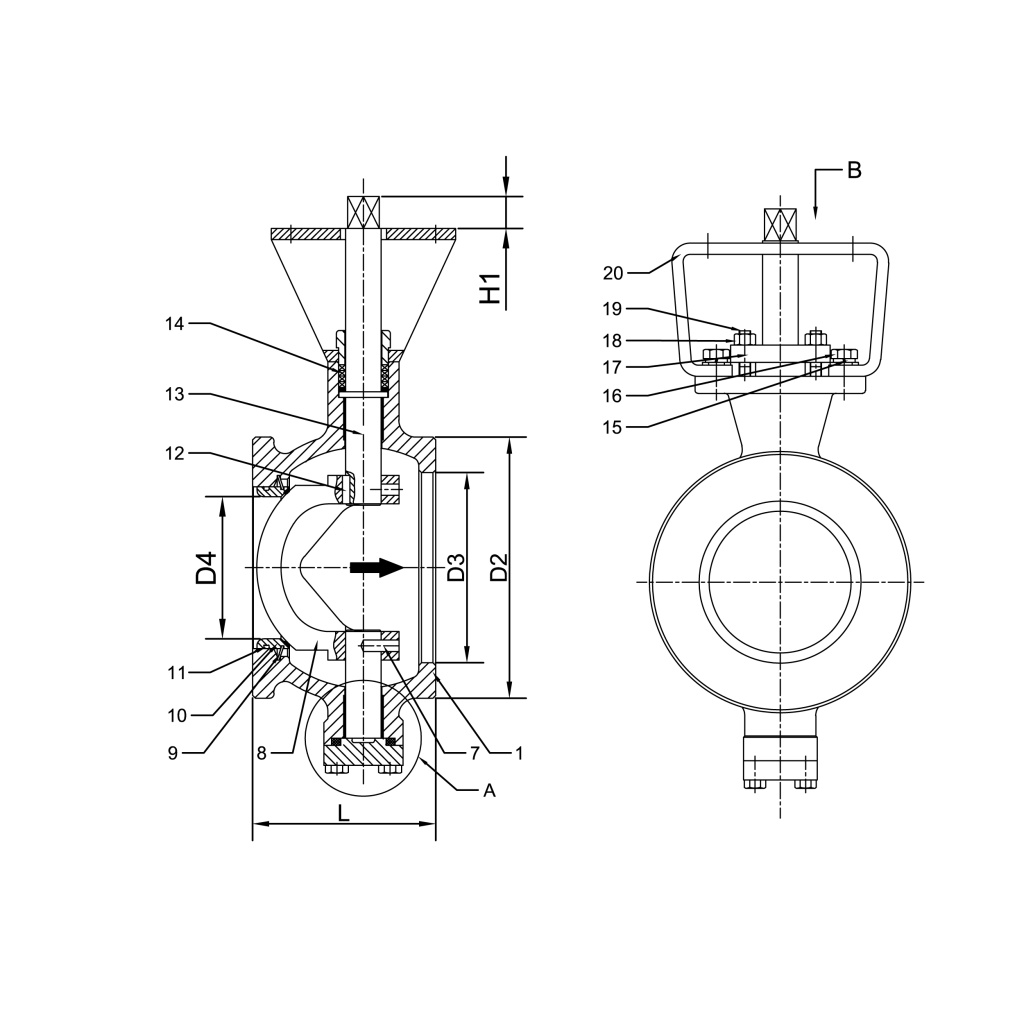

Конструкция и принцип работы крана сегментного V-port

Запорно-регулирующим элементом служит не полный шар, а его сегмент (диск) с отверстием специальной V-образной формы. При повороте на 90 градусов от закрытого к открытому положению площадь проходного сечения изменяется плавно, что позволяет точно дозировать поток.

Конструктивные особенности сегментного шарового крана:

• профиль прорези, рассчитанный на получение заданной расходной характеристики;

• низкий крутящий момент при управлении благодаря сегментной форме;

• возможность работы в условиях высоких перепадов давления и абразивных сред;

• фланцевое или межфланцевое (бесфланцевое) присоединение с межосевыми расстояниями по ANSI B16.10 и ISA 75.04.

Материалы и технические параметры шарового сегментного крана

Для обеспечения долговечности в сложных условиях компоненты изготавливаются из следующих материалов:

• корпус из углеродистой стали (ASTM A216 WCB) или нержавеющей стали (ASTM A351 CF8/CF8M);

• сегментный шар из нержавеющей стали с наплавкой твердыми сплавами (стеллит) для повышения износостойкости;

• седло ламинированное металлическое или с толстым покрытием стеллитом для обеспечения герметичности класса VI по API 598;

• стандартное исполнение рассчитано на температурный диапазон от –29°C до 350°C.

Области применения шарового крана с V-образным сегментом

Данная арматура применяется в процессах, где требуется точное регулирование параметров потока:

• нефтегазовая и нефтехимическая промышленность: регулирование потока сырой нефти, технологических газов, подачи ингибиторов гидратообразования;

• химическое производство: дозированная подача реагентов, контроль уровня и давления в реакторах, регулирование потоков суспензий;

• энергетика: управление подачей топлива, системами продувки, регулирование параметров теплоносителя;

• общая промышленность: системы точного дозирования в пищевой, целлюлозно-бумажной и фармацевтической отраслях.

Где купить кран шаровой сегментный регулирующий в Узбекистане по выгодной цене

В ЕМК QAZAQ вы можете заказать и купить шаровой сегментный кран V-port API 6D с быстрой доставкой по Узбекистану. Мы выполняем комплексные поставки трубопроводной арматуры, готовых узлов и комплектующих. Чтобы узнать цены и получить коммерческое предложение на регулирующие клапаны, напишите нам в мессенджере, оставьте заявку на сайте или закажите звонок.
