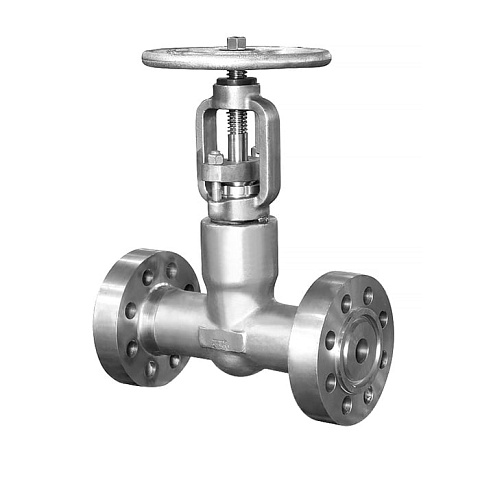

Задвижка клиновая для высокого давления ASME B16.34

Клиновая задвижка высокого давления – запорная арматура с прямолинейным ходом, применяемая для полного перекрытия или открытия потока среды в трубопроводах, работающих при высоких нагрузках. Конструкция соответствует требованиям стандарта ASME B16.34, который регламентирует параметры прочности, расчетные давления и температурные режимы, а также методы испытаний.

Конструкция и условия эксплуатации

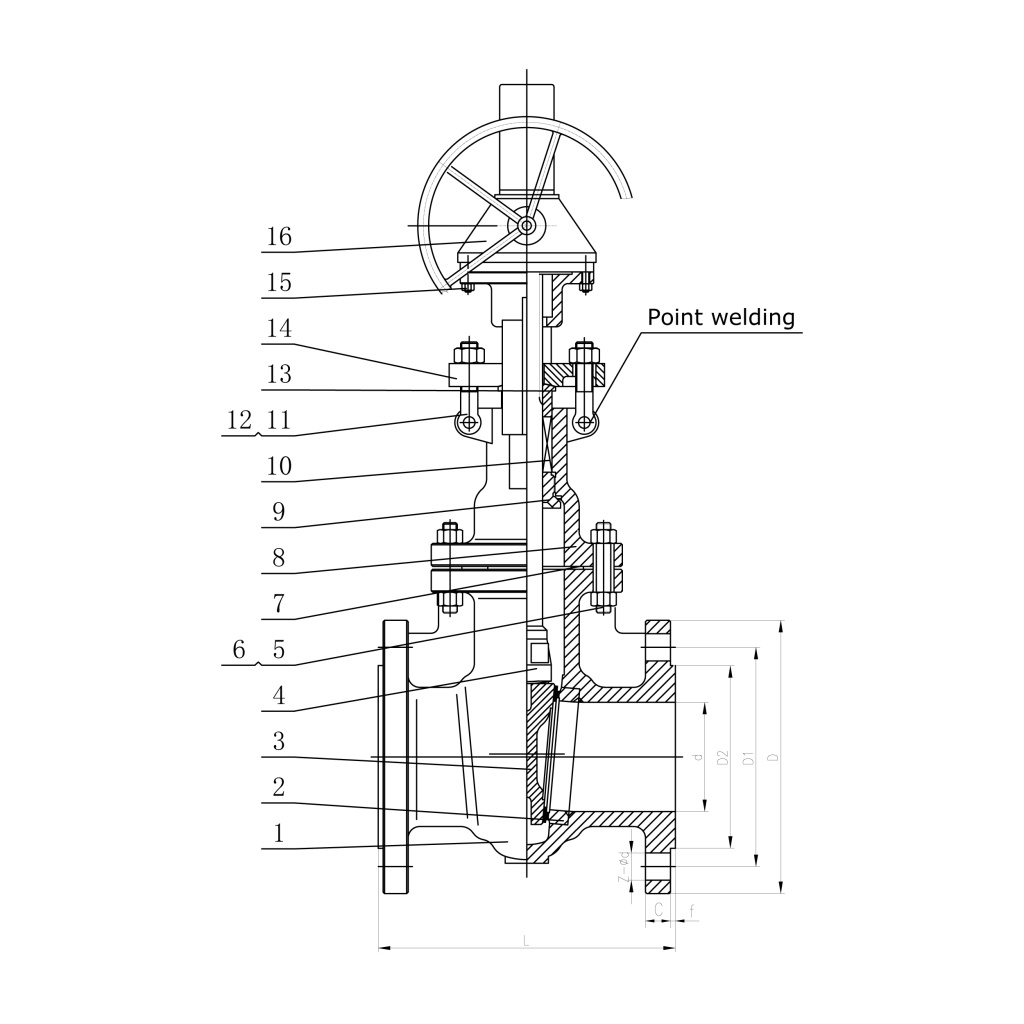

Основным запорным элементом является клин, перемещающийся в вертикальной плоскости. При опускании он плотно входит в седла корпуса и герметизирует проходное сечение, при подъёме полностью освобождает поток. Клин может быть цельным, упругим или составным — выбор зависит от давления, температуры и свойств транспортируемой среды. Конструкция рассчитана на двустороннюю герметичность, что особенно важно при эксплуатации в трубопроводах высокого давления.

Корпус выполняется из поковок или литых заготовок с последующей механической обработкой, что обеспечивает требуемую прочность и долговечность. Уплотнение штока выполняется многоступенчатыми сальниковыми или графитовыми кольцами, что гарантирует герметичность даже при значительных перепадах давления и температур.

Варианты исполнения и материалы изготовления

Задвижки для высокого давления производятся в нескольких исполнениях:

• корпус цельнолитой, разъёмный болтовой или сварной;

• клин цельный жёсткий, упругий или составной с самоуплотняющимися сегментами;

• шток выдвижной (OS&Y) для визуального контроля положения или невыдвижной для компактных монтажных зон;

• соединения с трубой и оборудованием фланцевое, муфтовое, под приварку или комбинированное.

Материалы подбираются в зависимости от среды и температуры:

• углеродистые и низколегированные стали (A105, A216 WCB, A350 LF2) — для воды, пара, нефти и газа при умеренных и низких температурах;

• хромомолибденовые сплавы (A217 WC6, WC9, C5, C12) — для эксплуатации в условиях высоких температур и давления;

• коррозионно-стойкие стали (A351 CF8, CF8M, A182 F304, F316) — для агрессивных и коррозионно-активных сред, включая химические производства.

Применение

Клиновые задвижки для высокого давления применяются в ответственных сегментах, где недопустима потеря герметичности:

• магистральные трубопроводы нефти и газа;

• установки переработки нефти, газа и нефтехимии;

• энергетические комплексы, включая тепловые и атомные электростанции;

• системы подачи пара и горячих теплоносителей в промышленности;

• трубопроводы химических производств с агрессивными рабочими средами;

• узлы насосных и компрессорных станций высокого давления.
