Шпильки DIN

Шпильки DIN — это разновидность крепежных изделий в виде цилиндрического стержня с частичной резьбой или резьбой по всей длине. Основные функции шпилек: соединение деталей в комплекте с гайками и шайбами, равномерное распределение нагрузки на соединение, возможность многократной сборки и разборки узлов, надежная фиксация при динамических нагрузках и вибрации.

Шпильки используют в широком спектре отраслей: строительство, машиностроение, энергетика, станкостроение и др.

Конструкция шпильки зависит от стандарта и назначения:

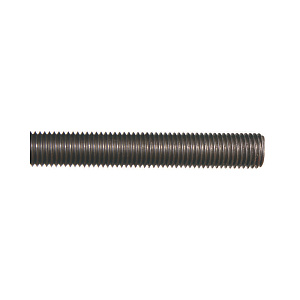

резьбовые шпильки DIN 975 — с непрерывной метрической резьбой по всей длине;

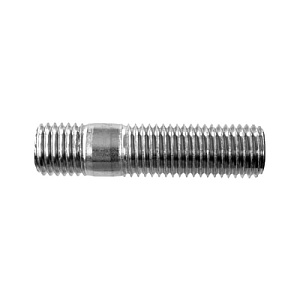

шпильки DIN 976 — с резьбой на определенной длине, с гладкой средней частью;

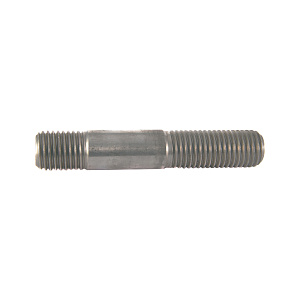

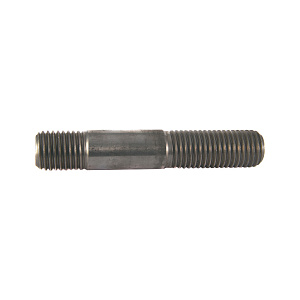

шпильки для фланцевых соединений DIN 938, DIN 939, DIN 940 — с резьбой с обеих сторон, предназначенные для установки в отверстия трубопроводных фланцев;

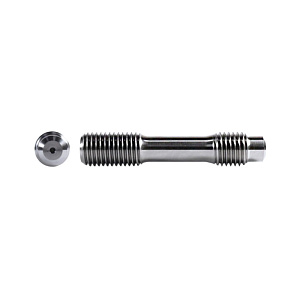

шпильки специальных конструкций, например, с внутренним шестигранником или с фаской для облегченного монтажа.

Шпильки по DIN производятся из углеродистой стали (классы прочности 4.8, 5.8, 8.8, 10.9, 12.9), нержавеющих сталей A2, A4 (для коррозионностойких и химически агрессивных сред), легированных сталей (для высокотемпературных условий), цветных металлов для особо сложных рабочих условий.

Изготовление шпилек заключается в холодной или горячей высадке заготовки с нарезкой/накаткой резьбы. Далее крепеж проходит термическую обработку (закалка и отпуск) для повышения прочности и может быть дополнительно обработан защитными антикоррозионными покрытиями (цинкование, фосфатирование, никелирование, горячее цинкование).

Технические характеристики и размеры шпилек по стандартам DIN:

диаметры резьбы: от М3 до М72;
длина: от 10 мм до 3000 мм (зависит от стандарта);
тип резьбы: метрическая с крупным или мелким шагом;
классы прочности: от 4.8 до 12.9;
покрытие: цинковое, гальваническое, горячее цинкование, фосфатное;
стандарты: DIN 975 (резьба по всей длине), DIN 976 (частичная резьба), DIN 938/939/940 (для фланцевых соединений).

Шпильки DIN – применение по отраслям:

трубопроводная арматура и фланцевые соединения по DIN, EN, ASME: шпильки используются для крепления фланцев к трубам, задвижкам, клапанам, фильтрам, компенсаторам. Выдерживают давление от PN 6 до PN 420 и выше (Class 150 – 2500);
энергетическое оборудование: резьбовые соединения в котлах, турбинах, теплообменниках, паропроводах. Применяются в условиях высоких температур (до +600 °C) и давлений (до сотен бар);
машиностроение и двигатели: шпильки крепят цилиндровые головки, блоки двигателей, редукторы. Используются в узлах, где требуется равномерное распределение нагрузки;
нефтегазовое и химическое оборудование: применяются в насосах, компрессорах, реакторах, аппаратах высокого давления. Обеспечивают герметичность в агрессивных средах (нефть, газ, кислоты, щелочи);
металлургия и тяжелое машиностроение: шпильки фиксируют станки, прессовое оборудование, прокатные станы. Используются для соединения массивных деталей, где обычные болты не справляются;
строительные конструкции: применяются для анкерных соединений в строительстве. Фиксируют опоры, фермы, балки, фундаментные конструкции.

Где купить шпильки по стандартам DIN в Узбекистане?

Компания EMK STEELTRADE поставляет шпильки DIN 975 (полнорезьбовые), DIN 976, шпильки для фланцевых соединений и другие исполнения. Доставка по Ташкенту и регионам Узбекистана в кратчайшие сроки, оптовые партии на выгодных условиях.
